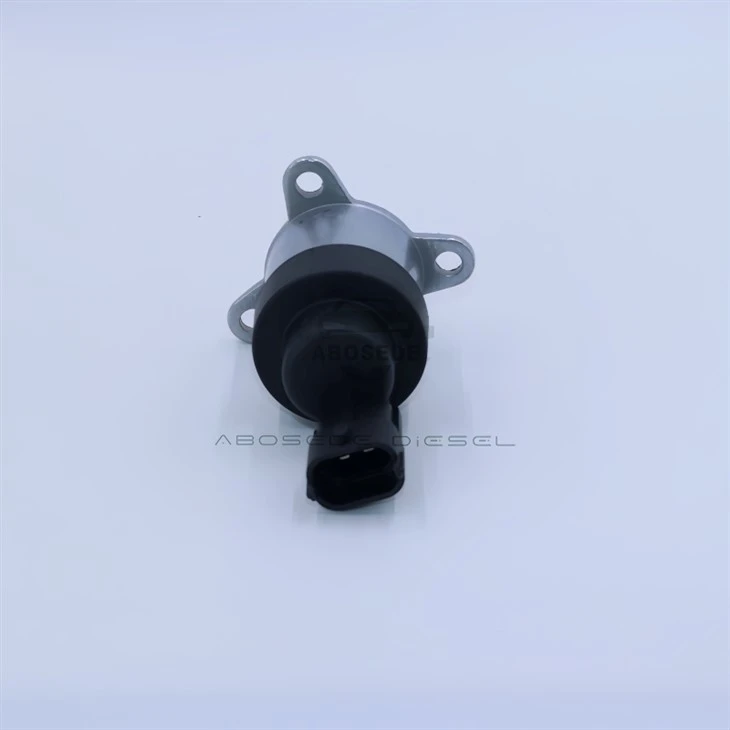

0928400644 Bosch-Einlassdosierventil – mehrstufige Synchronisation der Einspritzung und Druckstabilität der Voreinspritzschiene für CP3/CP1H-Common-Rail-Pumpen auf MAN-, Scania- und schweren kommerziellen Dieselplattformen

Das 0928400644 fungiert als Einspritzereignisstabilisator innerhalb der Hochdruck-Common-Rail-Pumpenökosysteme CP3 und CP1H von Bosch. - Ein präzise-kalibriertes Einlass-Dosierventil, dessen Durchflusskonsistenz während der Mikrosekunden--Skalenintervalle zwischen aufeinanderfolgenden Einspritzstufen direkt bestimmt, ob die Common Rail bei jedem Einspritzimpuls eine ausreichende Druckstabilität aufrechterhält, um ihre genau berechnete Kraftstoffmasse zu erhalten. Moderne Hochleistungsdiesel-Verbrennungsstrategien nutzen bis zu fünf diskrete Einspritzereignisse pro Motorzyklus: eine Voreinspritzung zur Schalldämpfung, eine Voreinspritzung zur Konditionierung der Zündverzögerung, eine Haupteinspritzung zur Drehmomenterzeugung und eine oder zwei Nacheinspritzungen für das DPF-Wärmemanagement und die Optimierung der NOx-Nachbehandlung. Diese Ereignisse sind durch Verweilintervalle von nur 200–400 Mikrosekunden - Zeiträume getrennt, in denen das Magnetventil der Einspritzdüse stromlos ist, die Nadel sitzt und kein Kraftstoff aus der Schiene entnommen wird. Während dieser kurzen Verweilzeiten fördert die CP3-Pumpe weiterhin Kraftstoff in das Rail mit einer Rate, die durch die aktuelle Durchflusseinstellung der Dosiereinheit bestimmt wird. Wenn die Durchflussmenge der Dosiereinheit inkonsistent ist -, wenn sie Mikro-Pulsationen bei der Einspritzfrequenz erzeugt oder wenn ihre Spule als Reaktion auf die kleinen Schwankungen des Raildrucks, die durch jedes Einspritzereignis verursacht werden, schwingt -, weicht der Raildruck zu Beginn jeder aufeinanderfolgenden Einspritzstufe geringfügig von der vorherigen Stufe ab. Die Piloteinspritzung kann mit 62 MPa, die Haupteinspritzung mit 61,5 MPa und die Nacheinspritzung mit 62,3 MPa erfolgen. Da das Steuergerät nicht in der Lage ist, den Raildruck für jede Einspritzstufe unabhängig zu messen, geht es von einem konstanten Druck über alle Stufen aus und berechnet die Einspritzdauer auf Grundlage dieser Annahme. Die daraus resultierenden Einspritzmengenfehler - sind für Diagnose-Fehlercodes unsichtbar, für den Fahrer nicht als Fahrverhaltenssymptome wahrnehmbar - beeinträchtigen stillschweigend die Verbrennungseffizienz, erhöhen die Emissionen und beschleunigen die DPF-Rußbeladung. Das 0928400644 stellt die Durchflusskonsistenz wieder her, die die Raildruckstabilität über alle Einspritzstufen hinweg aufrechterhält, und stellt sicher, dass jeder der sorgfältig berechneten Einspritzimpulse des Steuergeräts seine vorgesehene Kraftstoffmasse auf MAN D2066/D2676, Scania DC12/DC13 und anderen CP3/CP1H-ausgestatteten schweren kommerziellen Dieselplattformen erhält, bei denen die Einhaltung der Euro VI-Emissionen von der mehrstufigen Einspritzgenauigkeit abhängt.

Die CP3-Pumpe fördert Kraftstoff in diskreten Impulsen, die den Kompressionshüben ihrer drei Kolben entsprechen, und erzeugt eine natürliche Druckwelligkeit mit dem Dreifachen der Rotationsfrequenz der Pumpe -, typischerweise 100–150 Hz bei Reisegeschwindigkeit auf der Autobahn. Wenn diese pumpeninduzierte Welligkeit mit den Einspritzverweilzeiten zusammenfällt, variiert der Raildruck zu Beginn jeder Einspritzstufe entsprechend der momentanen Phase der Welligkeit. Eine Dosiereinheit mit stabiler Durchflussleistung -, die diese inhärente Pumpenwelligkeit nicht durch ihre eigenen Flusspulsationen verstärkt -, ermöglicht es der natürlichen hydraulischen Kapazität der Schiene, die Welligkeit auf eine Amplitude von weniger als 1,5 MPa zu dämpfen, was deutlich innerhalb der Toleranz liegt, die für eine konsistente mehrstufige Einspritzabgabe erforderlich ist. Die präzise-stabilisierte Dosierspule des 0928400644 mit ihrer hydraulisch-gedämpften Betätigung, die die Spulenschwingung bei der Frequenz der dritten -Ordnung der Pumpe unterdrückt, stellt sicher, dass die Dosiereinheit keine zusätzliche Durchflusspulsation zur bereits vorhandenen Welligkeit der Pumpe beiträgt, wodurch die natürliche Dämpfungskapazität der Schiene erhalten bleibt und erhalten bleibt Druckstabilität zwischen den Injektionsverweilzeiten.

Die Voreinspritzmengen sind außerordentlich gering - typischerweise 1,0–3,0 mm³ pro Hub, was weniger als 2 % des gesamten pro Motorzyklus geförderten Kraftstoffs entspricht. Bei diesen winzigen Mengen kann selbst eine 0,5-MPa-Rail-Druckschwankung zwischen der Pilot- und der Haupteinspritzstufe einen Pilotmengenfehler von 8–15 % erzeugen, der ausreicht, um die Zündverzögerungsperiode zu verschieben und die Verbrennungsgeräuschcharakteristik zu verändern, die die Piloteinspritzung speziell steuern soll. Eine Zumesseinheit, die während des Pilot-{9}}zu-Hauptverweilintervalls keinen stabilen Raildruck aufrechterhalten kann, führt dazu, dass das Steuergerät eine Pilotmenge liefert, die von ihrem berechneten Ziel abweicht, was zu einer „Variabilität des Verbrennungsklopfens“ führt, die der Fahrer als intermittierendes scharfes Dieselklappern während der Beschleunigung bei leichter Last wahrnimmt -, eine Geräuschbeschwerde, die häufig fälschlicherweise als mechanischer Fehler der Einspritzdüse diagnostiziert wird. Die Druckstabilität zwischen den Einspritzungen des 0928400644 stellt sicher, dass die Piloteinspritzmenge innerhalb von 2–3 % mit dem Ziel des Steuergeräts übereinstimmt, wobei die konsistente Zündverzögerung und Unterdrückung von Verbrennungsgeräuschen erhalten bleibt, die einen raffinierten, ordnungsgemäß kalibrierten Euro VI-Dieselmotor auszeichnen.

Nacheinspritzvorgänge für das DPF-Wärmemanagement erfordern eine präzise Kraftstoffzufuhr während des Expansionshubs, wenn der Zylinderdruck abfällt und die Durchdringung und Zerstäubung des eingespritzten Kraftstoffs entscheidend vom Raildruck abhängt. Eine Dosiereinheit, die eine Drift des Raildrucks während des Verweilintervalls der Haupt-zu-Nach--Einspritzung zulässt, führt dazu, dass die Nach---Einspritzmenge vom Ziel des Steuergeräts abweicht, wodurch sich die während der aktiven DPF-Regeneration erreichte Abgastemperatur ändert. Wenn die Nacheinspritzung weniger Kraftstoff liefert als angewiesen, erreicht der DPF möglicherweise nicht die erforderliche Regenerationstemperatur, was dazu führt, dass das Steuergerät die Regenerationsdauer verlängert oder einen wiederholten Regenerationszyklus einleitet -, wodurch Kraftstoff verschwendet wird und sich unnötige Motorbetriebsstunden ansammeln. Die gleichmäßige Durchflussabgabe des 0928400644 über alle Einspritzstufen hinweg stellt sicher, dass die Mengen nach der Einspritzung genau bleiben, und ermöglicht so effiziente DPF-Regenerationen in einem Zyklus, die den Kraftstoffverbrauch minimieren und die thermische Belastung der Abgassystemkomponenten durch längere Regenerationsvorgänge reduzieren.

Die Druckstabilität der Einspritzstufe des 0928400644 kann diagnostisch beurteilt werden, indem die im Steuergerät gespeicherten Anpassungswerte der Einspritzdüsen-Pilotmenge mit einem kompatiblen Diagnose-Scanner untersucht werden. Viele moderne EDC-Systeme (Electronic Diesel Control) von Bosch behalten Anpassungswerte für die Vorsteuermenge einzelner Zylinder bei, die das Steuergerät im Laufe der Zeit anpasst, um Schwankungen des Einspritzdüsendurchflusses auszugleichen. Wenn die Instabilität des Zwischeneinspritzdrucks der Dosiereinheit zu systematischen Pilotmengenfehlern führt, reagiert das Steuergerät, indem es diese Anpassungswerte anpasst - und sie typischerweise in einer Richtung über alle Zylinder hinweg erhöht. Wenn bei allen sechs Zylindern die Anpassungswerte der Voreinspritzmenge konstant in die gleiche Richtung (alle positiv oder alle negativ) gewandert sind und Werte über ±3,0 mm³ erreicht haben, während die Anpassungen der Haupteinspritzmenge nahe Null bleiben, deutet das Muster eher auf eine Druckinstabilität der Dosiereinheit während der Voreinspritzphase als auf eine Verschlechterung einzelner Einspritzdüsen hin. Diese Diagnosemustererkennung ermöglicht es dem Techniker, Probleme mit der Dosiereinheit vom Verschleiß der Einspritzdüsen zu unterscheiden, ohne Komponenten ausbauen zu müssen.

F1: Warum zeigt mein MAN TGX mit einem D2676-Motor bei leichter Beschleunigung zeitweise ein starkes Dieselklopfen, obwohl alle Einspritzdüsen getestet und bestanden wurden, und wie löst die 0928400644 dieses Problem?

Dieses intermittierende Klopfen bei leichter Last ist ein klassisches Symptom einer Schwankung der Piloteinspritzmenge, die durch eine Instabilität des Drucks zwischen den Dosiereinheiten zwischen den Einspritzungen verursacht wird. Wenn der Raildruck zwischen Pilot- und Haupteinspritzung schwankt, schwankt die Pilotmenge -, die die Verbrennung glätten soll -, unvorhersehbar und liefert manchmal zu wenig Kraftstoff, um die Zündverzögerung richtig zu konditionieren. Die stabilisierte Durchflusszufuhr des 0928400644 sorgt für einen konstanten Raildruck über alle Einspritzstufen hinweg, stellt die Genauigkeit der Pilotmenge wieder her und eliminiert intermittierendes Klopfen.

F2: Kann die Instabilität des Zwischeneinspritzdrucks der Dosiereinheit dazu führen, dass ein Fahrzeug einen Trübungstest am Straßenrand nicht besteht, selbst wenn keine Fehlercodes vorhanden sind und der Motor normal zu laufen scheint?

Ja. Fehler bei der Nacheinspritzmenge, die durch Druckinstabilität während des Haupt--bis-Nach--Verweilintervalls verursacht werden, können zu einer unvollständigen Verbrennung des nach-eingespritzten Kraftstoffs führen und sichtbaren Rauch während der für Trübungstests am Straßenrand typischen Drosselklappenereignisse erzeugen. Das Fehlen von Fehlercodes spiegelt die Tatsache wider, dass die Raildruckabweichung zu kurz ist, als dass die Diagnosealgorithmen des Steuergeräts sie erkennen könnten, aber dennoch ausreichend, um den Verbrennungsprozess nach der Einspritzung zu stören.

F3: Wie wirkt sich die Stabilität der Einspritzphase des 0928400644 auf die Genauigkeit der Algorithmen zur Kompensation der Einspritzdüsendrift des Steuergeräts aus?

Moderne EDC-Systeme von Bosch verwenden eine Einspritzdüsendriftkompensation, die die Kurbelwellenbeschleunigung während des Arbeitstakts jedes Zylinders überwacht und die Kraftstoffzufuhr der einzelnen Einspritzdüsen anpasst, um die Zylinderbeiträge auszugleichen. Dieser Ausgleich setzt einen stabilen Raildruck über alle Einspritzstufen hinweg voraus. Die Druckinstabilität der Dosiereinheit führt zu zufälligen Schwankungen in der Kompensationsmessung, was dazu führt, dass das Steuergerät falsche Driftwerte berechnet, die dann die langfristige Genauigkeit der Kraftstoffversorgung der Einspritzdüsen beeinträchtigen. Der 0928400644 stellt die stabilen Messbedingungen wieder her, die für eine genaue Driftkompensation erforderlich sind.

F4: Gibt es einen Zusammenhang zwischen der Instabilität der Dosiereinheit zwischen der Einspritzung und dem erhöhten Harnstoff-/AdBlue-Verbrauch bei Fahrzeugen, die mit SCR-ausgestattet sind?

Ja, indirekt. Nach-Fehler bei der Einspritzmenge, die die Effizienz der DPF-Regeneration verringern, führen dazu, dass sich im DPF schneller Ruß ansammelt, was häufigere aktive Regenerationen auslöst. Jeder Regenerationsvorgang erfordert erhöhte Abgastemperaturen, die wiederum höhere NOx-Werte im Motor erfordern, um das für die passive DPF-Regeneration benötigte NO₂ bereitzustellen, das das SCR-System dann mit zusätzlicher AdBlue-Einspritzung behandeln muss. Eine Dosiereinheit, die eine effiziente, vollständige DPF-Regeneration ermöglicht, reduziert den kaskadenartigen Anstieg des AdBlue-Verbrauchs.

F5: Kann die Druckstabilität der Einspritzstufe des 0928400644 mit einem Standard-Diagnosegerät ohne spezielle hydraulische Messgeräte überprüft werden?

Teilweise. Während die direkte Messung der Druckstabilität zwischen den Einspritzungen Hochgeschwindigkeits-Rail-Drucksensoren und eine Datenerfassung erfordert, die über die Fähigkeiten standardmäßiger Diagnosetools hinausgeht, liefern die im Steuergerät gespeicherten Pilotmengenanpassungswerte einen indirekten, aber zuverlässigen Indikator. Alle Zylinder, die eine Pilotadaption aufweisen, driften in die gleiche Richtung, während die Haupteinspritzadaption stabil bleibt, was ein starker Hinweis auf eine Druckinstabilität der Dosiereinheit ist.

F6: Was unterscheidet die Dosiereinheit 0928400644 von der eng nummerierten Dosiereinheit 0928400643 und können diese ausgetauscht werden?

Während beide Einheiten die gleiche Bosch CP3/CP1H-Montageschnittstelle und den gleichen elektrischen Anschluss haben, ist die 0928400644 speziell für eine verbesserte Durchflusskonsistenz im niedrigen -bis-mittleren Arbeitszyklusbereich kalibriert, wo die mehrstufige Einspritzung die höchste Druckstabilität erfordert. Der 0928400643 ist für die DFCO-Zero-Flow-Integrität optimiert. Diese Kalibrierungen sind nicht austauschbar. - Die Installation des falschen Geräts führt zu einer sub-optimalen Leistung für die beabsichtigte Anwendung. Überprüfen Sie immer die richtige Bosch-Teilenummer für den jeweiligen Motor und die Emissionskalibrierungsstufe.
