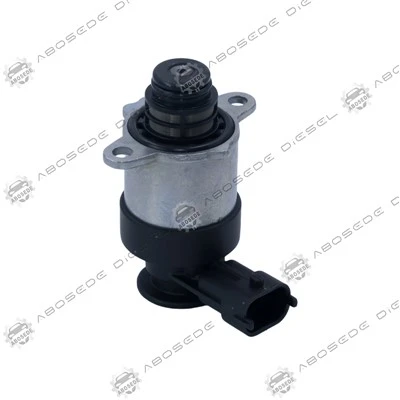

Bosch 0928400682 – Das Dosierventil, das die Signalintegrität unter elektrischen Störungen aufrechterhält

Das PWM-Signal, das ein Dosierventil steuert, wandert vom Steuergerät durch einen Kabelbaum, der neben Lichtmaschinenkabeln, Einspritzdüsentreibern und anderen Hochstromkreisen verläuft. Auf diesem Weg kann das Signal durch elektromagnetische Störungen-Spannungsspitzen, Rauschen und Erdungsversätze verfälscht werden, die den effektiven Strom, der die Spule erreicht, verändern. Wenn das Ventil auf dieses fehlerhafte Signal reagiert, bewegt sich sein Anker zum falschen Zeitpunkt oder in die falsche Position, was zu einem Dosierfehler führt, den das Steuergerät nicht erkennen kann. Der 0928400682 ist mit einem elektromagnetischen Verträglichkeitsdesign (EMV) ausgestattet, das hochfrequentes Rauschen herausfiltert und einen stabilen Betrieb auch in Umgebungen mit elektrischem Rauschen gewährleistet. Es empfängt nicht einfach das Signal; Es empfängt das Signal sauber und stellt so sicher, dass der Befehl des Steuergeräts wie vorgesehen ausgeführt wird.

Das Steuergerät erzeugt ein PWM-Signal mit einer Frequenz von 140–200 Hz, aber der Kabelbaum kann Geräusche mit viel höheren Frequenzen-von der Lichtmaschine, von den Einspritzdüsentreibern und von anderen Magnetspulen im Motorraum aufnehmen. Dieses Rauschen kann sich dem PWM-Signal überlagern und eine Stromwellenform erzeugen, die nicht dem beabsichtigten Muster des Steuergeräts entspricht. Der Spulenstrom bestimmt die Magnetkraft und die Magnetkraft bestimmt die Ankerposition. Wenn der Strom Geräusche enthält, enthält die Ankerposition Geräusche-eine kleine hochfrequente-Schwingung, die die durchschnittliche Position nicht verändert, aber den Verschleiß an der Ankerführung erhöht und eine leichte Änderung der Durchflussrate verursachen kann. Der 0928400682 ist mit einer Spule ausgestattet, die eine interne Überspannungsschutzschaltung enthält-eine Kombination aus einem Widerstand und einem Kondensator, die Frequenzen über 1 kHz herausfiltert. Dieser Dämpfer ist in die Spulenbaugruppe integriert und von außen nicht sichtbar. Er ist jedoch eine entscheidende Komponente für die Leistung des Ventils in Umgebungen mit elektrischem Rauschen.

Die Überspannungsschutzschaltung ist über die Spulenanschlüsse angeschlossen und besteht aus einem Widerstand und einem Kondensator in Reihe. Der Widerstand begrenzt den Strom durch den Kondensator und der Kondensator bietet einen Pfad mit niedriger-Impedanz für hochfrequentes-Rauschen-. Jedes Signal über etwa 1 kHz wird durch den Kondensator geleitet und als Wärme im Widerstand abgeleitet, während das PWM-Signal bei 140–200 Hz unbeeinflusst durch die Spule läuft. Diese Filterung wirkt wirksam gegen das Rauschen, das vom Gleichrichter des Generators (der mit mehreren kHz arbeitet) und von den Einspritzdüsentreibern (die bei 2–5 kHz Spitzen erzeugen können) erzeugt wird. Der Snubber reduziert auch die Spannungsspitze, die auftritt, wenn das Steuergerät das Ventil ausschaltet.-Die Induktivität der Spule erzeugt eine Rücklaufspannung, die 60–80 V erreichen kann. Der Snubber begrenzt diese auf etwa 40 V, wodurch die Belastung des Treiberschaltkreises des ECU verringert wird.

Die Überspannungsschutzschaltung ist eine Festkörperkomponente-ohne bewegliche Teile, sie kann jedoch ausfallen-der Kondensator kann mit der Zeit seine Kapazität verlieren oder der Widerstand kann seinen Wert ändern. Wenn der Dämpfer ausfällt, wird das Ventil anfällig für elektrisches Rauschen, und der Anker kann auf das Rauschen reagieren, als wäre es ein legitimer Befehl. Das erste Symptom ist oft eine leichte Vibration des Kraftstoffdrucks-eine hochfrequente-Welligkeit, die nicht mit der Motordrehzahl korreliert. Diese Welligkeit ist gering und löst keinen Fehlercode aus, beschleunigt jedoch den Verschleiß der Ankerführung und kann schließlich einen P0090-Code verursachen. Das Original 0928400682 verwendet einen Dämpfer mit Komponenten, die für einen Betrieb bei 150 Grad ausgelegt sind und in einem Hochtemperatur-Epoxidharz eingekapselt sind, das sie vor Kraftstoff und Feuchtigkeit schützt. Diese Kapselung stellt sicher, dass der Snubber über die gesamte Lebensdauer des Ventils funktionsfähig bleibt.

Die Installation des 0682 erfolgt ähnlich wie bei anderen CP4-Ventilen.-Reinigen Sie die Montagefläche, ersetzen Sie den O-Ring und den Stützring und ziehen Sie die Haltemutter mit 23 Nm ± 2 Nm an. Es gibt jedoch einen bestimmten Schritt, der für den EMV-Schutz wichtig ist:Überprüfen Sie den Kabelbaumstecker auf Korrosion und ordnungsgemäße Abschirmung. Der Dämpfer im Ventil kann eine schlechte Verbindung nicht ausgleichen. -Wenn der Stecker korrodiert ist, kann der Widerstand am Anschluss zusätzliche Geräusche erzeugen, die der Dämpfer nicht vollständig dämpfen kann. Verwenden Sie einen Kontaktreiniger für die Steckerstifte und stellen Sie sicher, dass der Stecker sicher und ohne Spiel einrastet. Stellen Sie außerdem sicher, dass die Abschirmung des Kabelbaums (falls vorhanden) auf der ECU-Seite mit Masse verbunden ist.-Eine schwebende Abschirmung kann als Antenne wirken und tatsächlich das Rauschen auf der Signalleitung erhöhen.

Q1: Wie kann ich ohne spezielle Ausrüstung feststellen, ob mein Ventil durch elektrisches Rauschen beeinträchtigt wird?
→ Mit einem Oszilloskop die Spannung an den Ventilklemmen im Leerlauf messen. Wenn die Wellenform scharfe Spitzen oder hochfrequente Schwingungen aufweist, die am ECU-Ausgang nicht vorhanden sind, ist die Verkabelung oder der EMV-Schutz des Ventils beeinträchtigt. Ein gut-funktionierender 0682 zeigt eine saubere PWM-Wellenform mit minimalem Rauschen.

Q2: Kann ich die 0928400682 in einen VW Touareg einbauen, der ursprünglich die 0727 verwendet hat?
→ Ja, in den meisten Anwendungen. Der 0682 ist die spätere Generation mit EMV-Filterung und ein direkter Ersatz in vielen CP4.2-Anwendungen. Überprüfen Sie dies jedoch immer anhand der Anwendungsanleitung Ihres Fahrzeugs, da einige Motoren über spezielle ECU-Kalibrierungen verfügen, die nicht mit den unterschiedlichen Dämpfungseigenschaften kompatibel sind.

Q3: Warum zeigt mein Ventil nur bei laufendem Motor eine verrauschte Stromwellenform an, nicht aber bei stillstehendem Motor?
→ Die Generator- und Einspritzdüsentreiber sind die Hauptgeräuschquellen und nur bei laufendem Motor aktiv. Der Dämpfer des 0682 ist darauf ausgelegt, dieses Rauschen zu filtern. Wenn die Wellenform bei laufendem Motor verrauscht ist, kann es sein, dass der Dämpfer beschädigt ist-der Kondensator hat an Kapazität verloren oder der Widerstand hat seinen Wert geändert.

Q4: Was ist die häufigste Ursache für den Ausfall des Dämpfers in diesem Ventil?
→ Temperaturwechsel. Der Dämpfer ist in der Spulenbaugruppe montiert und dort Temperaturen von bis zu 135 Grad ausgesetzt. Der Kondensator kann mit der Zeit austrocknen und der Widerstand kann Risse in den Lötstellen bekommen. Der 0682 verwendet Hochtemperaturkomponenten und eine Epoxidverkapselung, um dieser Verschlechterung zu widerstehen.

Q5: Ich habe das Ventil ausgetauscht, aber der Raildruck zeigt immer noch eine hochfrequente Welligkeit, die vorher nicht vorhanden war.-Ist das Ventil defekt?
→ Bevor Sie das Ventil vermuten, prüfen Sie den Kabelbaum auf Scheuerstellen oder schlechte Erdung. Die Welligkeit kann durch ein Verkabelungsproblem verursacht werden, das das neue Ventil nicht überdecken kann. Stellen Sie außerdem sicher, dass die Masseverbindungen des Steuergeräts sauber und sicher sind. -Eine schlechte Masse kann zu Störungen in allen Signalen führen.

Q6: Beeinflusst der Dämpfer die Ansprechzeit des Ventils?
→ Nein. Der Snubber filtert nur hochfrequentes Rauschen über 1 kHz. Das PWM-Signal liegt bei 140–200 Hz, was deutlich unter der Grenzfrequenz des Snubbers liegt, sodass das Signal ohne Dämpfung durchgelassen wird. Die Reaktionszeit des 0682 ist mit der des 0727 vergleichbar – etwa 14 ms Öffnungsverzögerung bei 12 V.
