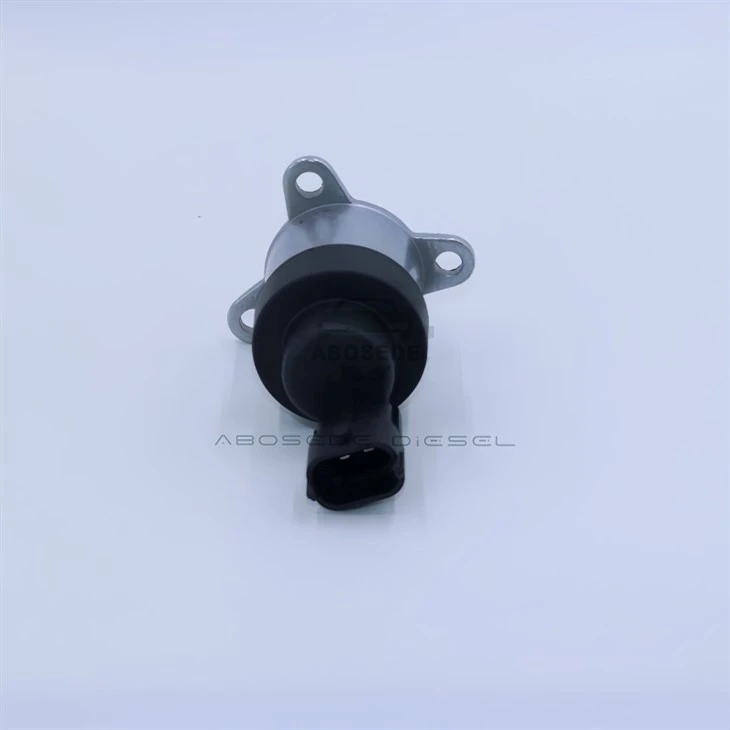

Bosch 0928400736 – Das Dosierventil, das seine elektrische Schnittstelle vor Vibration und Feuchtigkeit schützt

Das elektrische Signal, das ein Dosierventil steuert, wird über einen Anschluss übertragen, der der Motorraumumgebung - Hitze, Feuchtigkeit, Vibrationen und den korrosiven Auswirkungen von Salz und Straßenchemikalien ausgesetzt ist. Der Stecker ist die Schnittstelle des Ventils mit dem Steuergerät, und jede Verschlechterung dieser Schnittstelle -Korrosion an den Stiften, ein lockerer Riegel oder eindringende Feuchtigkeit-kann zu einer unterbrochenen Verbindung führen, die das Steuergerät als Fehler interpretiert. Das 0928400736 ist mit einem Stecker ausgestattet, der über einen sekundären Verriegelungsmechanismus und vergoldete Stifte verfügt, die Korrosion widerstehen und dafür sorgen, dass das elektrische Signal über die gesamte Lebensdauer des Ventils zuverlässig übertragen wird. Es ist nicht nur ein Ventil; Es handelt sich um ein Ventil mit elektrischer Schnittstelle, das auf Langlebigkeit ausgelegt ist.

Ein erheblicher Teil der Ausfälle von Dosierventilen wird nicht dadurch verursacht, dass der Anker festsitzt oder die Spule durchbrennt -, sondern durch Probleme am Stecker verursacht wird. Die Steckerstifte oxidieren, wodurch sich der Widerstand erhöht; die Steckerverriegelung wird schwächer, sodass sich der Stecker lösen kann; oder Feuchtigkeit dringt in den Stecker ein und verursacht einen Kurzschluss. Diese Probleme können zu zeitweiligen Fehlern führen, die schwer zu diagnostizieren sind, da das Ventil auf dem Prüfstand zwar ordnungsgemäß getestet wird, im Fahrzeug jedoch ausfällt. Der 0928400736 verwendet einen Stecker mit Stiften, die mit einer 0,5 µm dicken Goldschicht überzogen sind, die korrosionsbeständig ist und einen geringen Kontaktwiderstand aufweist. Das Steckergehäuse besteht aus glasfaserverstärktem PBT, das über den gesamten Temperaturbereich formstabil ist, sodass die Stifte ihre Federspannung nicht verlieren, wenn sich der Kunststoff ausdehnt und zusammenzieht. Der Steckverbinder verfügt außerdem über eine sekundäre Verriegelungsfunktion, die verhindert, dass sich die Verriegelung versehentlich öffnet, selbst bei starken Vibrationen.

Die Steckerdichtung ist eine kritische Komponente, die oft übersehen wird. Es ist die einzige Barriere zwischen den elektrischen Kontakten und der Feuchtigkeit im Motorraum. Der 0928400736 verwendet eine Silikondichtung, die in das Steckergehäuse eingegossen ist, wodurch eine wasser- und ölbeständige Dichtung entsteht. Die Dichtung ist so konzipiert, dass sie beim Einrasten des Steckers zusammengedrückt wird und so eine wasserdichte Barriere bildet. Die Dichtung ist außerdem so konzipiert, dass sie ein breites Spektrum an Steckertoleranzen berücksichtigt. - Wenn der Stecker nicht vollständig sitzt, behält die Dichtung ihre Dichtigkeit bei, sofern sie eingerastet ist. Die Silikondichtung ist für den Dauerbetrieb bei 135 Grad ausgelegt und beständig gegen die im Motorraum vorkommenden Chemikalien.

Der häufigste elektrische Fehler ist eine unterbrochene Verbindung, die durch Passungsrost - verursacht wird. Dabei handelt es sich um ein Phänomen, bei dem mikroskopische Bewegungen zwischen den Steckerstiften und der Buchse dazu führen, dass die Oxidschicht aufbricht und sich Oxidablagerungen bilden, die den Kontaktwiderstand erhöhen. Die Vergoldung der Stifte des 0736 widersteht Oxidation, wenn die Beschichtung jedoch abgenutzt ist, kann das darunter liegende Metall korrodieren. Die sekundäre Verriegelungsfunktion verhindert die Mikrobewegung, die Passungsrost verursacht, indem sie den Stecker sicher an Ort und Stelle hält. Ein weiterer häufiger Fehler ist das Eindringen von Feuchtigkeit in den Stecker, was zu einem Kurzschluss führen kann. Die Silikondichtung soll dies verhindern. Wenn die Dichtung jedoch während der Installation - beispielsweise durch einen scharfen Gegenstand - beschädigt wird, ist die Dichtung nicht wirksam. Die Dichtung des 0736 ist in das Steckergehäuse eingelassen, um es vor Beschädigungen zu schützen.

Die Installation des 0736 erfolgt ähnlich wie bei anderen CP4-Ventilen. - Reinigen Sie die Montagefläche, ersetzen Sie den O--Ring und den Stützring und ziehen Sie die Haltemutter mit 22 Nm ± 2 Nm an. Es gibt jedoch einen bestimmten Schritt:Führen Sie nach der Installation eine Überprüfung der Steckerverriegelung durch. Wenn Sie den Kabelbaum an das Ventil anschließen, drücken Sie fest auf den Stecker, bis er zweimal einrastet -. Beim ersten Klicken rastet der Riegel in der Verriegelungslasche ein und beim zweiten Klicken rastet der TPA-Clip in den Stecker ein. Ziehen Sie vorsichtig am Stecker, um sicherzustellen, dass er verriegelt ist. Überprüfen Sie außerdem die Steckerdichtung auf Beschädigungen. - Wenn die Dichtung gerissen oder verschoben ist, ersetzen Sie den Stecker. Diese Prüfung dauert nur wenige Sekunden, ist jedoch entscheidend, um sicherzustellen, dass die elektrische Schnittstelle zuverlässig bleibt.

Q1: Wie kann ich feststellen, ob der Anschluss meines Ventils ein Problem verursacht, ohne das Ventil auszutauschen?
→ Messen Sie mit einem Multimeter den Widerstand der Spule am Ventilanschluss -. Er sollte 2,55 Ω ± 0,20 Ω bei 20 Grad betragen. Wenn der Messwert instabil oder deutlich höher ist, ist der Stecker möglicherweise korrodiert. Überwachen Sie den Stecker außerdem auf Anzeichen von eindringender Feuchtigkeit - Eine weiße oder grüne Korrosionsschicht auf den Stiften ist ein deutliches Zeichen.

Q2: Kann ich den Stecker am Kabelbaum austauschen oder muss ich das Ventil austauschen?
→ In vielen Fällen kann der Stecker am Kabelbaum durch einen neuen Stecker ersetzt werden - Reparaturklemmen und Stecker sind bei Bosch erhältlich. Wenn die Korrosion jedoch schwerwiegend ist, hat sich die Korrosion möglicherweise auf die interne Verkabelung des Ventils ausgeweitet und das Ventil muss ausgetauscht werden.

Q3: Warum kommt es bei meinem Ford Transit zu einer zeitweiligen Motorabschaltung-, die offenbar mit dem Kraftstoffsystem zusammenhängt?
→ Eine zeitweise Unterbrechung-wird häufig durch eine unterbrochene elektrische Verbindung im Anschluss des Dosierventils verursacht. Das Steckerdesign des 0736 verhindert dies, aber wenn der Stecker nicht richtig eingerastet ist, kann die Vibration des Motors dazu führen, dass die Verbindung unterbrochen und wiederhergestellt wird. Überprüfen Sie die Steckerverriegelung.

Q4: Was ist die häufigste Ursache für Steckerschäden an diesem Ventil?
→ Die häufigste Ursache sind Handhabungsschäden - Der Stecker ist zerbrechlich und wenn das Ventil herunterfällt oder der Stecker falsch gezogen wird, kann die Verriegelung brechen. Fassen Sie das Ventil immer am Gehäuse an, nicht am Anschluss. Wenn der Stecker mit Gewalt auf das Ventil gedrückt wird, ohne die Stifte auszurichten, können sich die Stifte außerdem verbiegen.

Q5: Ich habe das Ventil durch ein Originalventil vom Typ 0736 ersetzt, aber der Motor weist immer noch einen zeitweiligen Fehler auf - ist das Ventil defekt?
→ Überprüfen Sie den Kabelbaumstecker auf Korrosion. - Möglicherweise ist der Kabelbaum das Problem, nicht das Ventil. Ein korrodierter Kabelbaumstecker verursacht unabhängig vom Ventil die gleichen Symptome. Wenn der Kabelbaum sauber ist und der Stecker eingerastet ist, ist möglicherweise das Ventil defekt -, aber das kommt selten vor.

Q6: Nutzt sich die Vergoldung der Stifte mit der Zeit ab?
→ Die Vergoldung ist eine dünne Schicht und nutzt sich mit der Zeit ab, wenn der Stecker wiederholt angeschlossen und getrennt wird. Der Stecker des 0736 ist für eine Lebensdauer von 50 Verbindungs-/Trennzyklen ausgelegt -. Bei normalem Betrieb wird der Stecker nicht oft getrennt, daher sollte die Beschichtung die gesamte Lebensdauer des Ventils überdauern.
