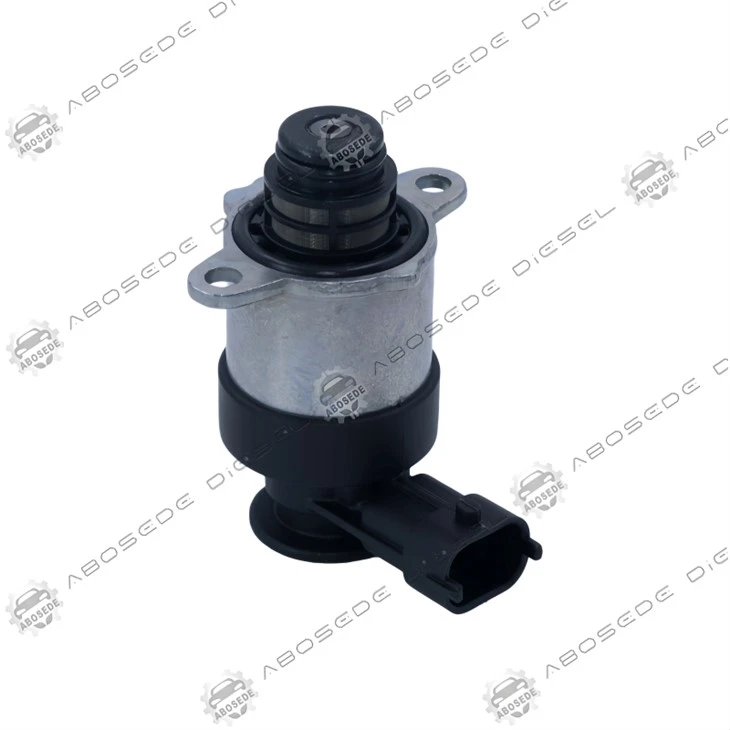

Bosch 0928400741 – Das Dosierventil mit angepasster Dynamikverstärkung für ein gleichmäßiges Pumpenansprechen

In einem Common-Rail-System läuft die Hochdruckpumpe nicht mit einer festen Geschwindigkeit, - sie beschleunigt und bremst mit dem Motor ab, und die Zeit, die dem Kolben zum Füllen zur Verfügung steht, ändert sich mit jeder Umdrehung. Die Durchflussverstärkung des Dosierventils - die Änderung des Durchflusses bei einer bestimmten Änderung des Arbeitszyklus - muss an die von der Drehzahl-abhängige Füllzeit der Pumpe angepasst werden, um eine konsistente Raildruckreaktion aufrechtzuerhalten. Ist die Verstärkung bei niedrigen Pumpendrehzahlen zu hoch, schwingt der Raildruck über; ist er bei hohen Pumpendrehzahlen zu niedrig, verzögert sich der Druck. Der 0928400741 ist mit einer dynamischen Verstärkungscharakteristik ausgestattet, die umgekehrt proportional zur Pumpengeschwindigkeit ist - die Verstärkung ist bei niedriger Geschwindigkeit höher und bei hoher Geschwindigkeit niedriger, passend zur Füllzeitschwankung der Pumpe. Diese drehzahlkompensierte Verstärkung stellt sicher, dass die Reaktion des Raildrucks über den gesamten Motordrehzahlbereich konstant ist, unabhängig von der Drehzahl der Pumpe.

Das Dosierventil steuert den Kraftstofffluss in die Pumpenkolben. Bei niedrigen Motordrehzahlen haben die Kolben eine relativ lange Zeit zum Füllen - die Pumpe dreht sich langsam und das Ventil kann mit einer kleinen Öffnung den erforderlichen Durchfluss liefern. Bei hohen Motordrehzahlen haben die Kolben weniger Zeit zum Füllen - die Pumpe dreht sich schnell und das Ventil muss sich weiter öffnen, um den gleichen Durchfluss zu liefern. Wenn die Durchflussverstärkung des Ventils konstant ist, führt die gleiche Änderung des Arbeitszyklus zu einer geringeren Durchflussänderung bei hoher Geschwindigkeit als bei niedriger Geschwindigkeit (da die Kolben weniger Zeit zum Füllen haben), was zu einer Verzögerung des Drucks führt. Der 0928400741 ist so konzipiert, dass seine Durchflussverstärkung mit der Pumpengeschwindigkeit zunimmt und so die verkürzte Füllzeit ausgleicht. Diese geschwindigkeitsabhängige Verstärkung stellt sicher, dass die Druckreaktion unabhängig von der Motordrehzahl konstant ist.

Die geschwindigkeitskompensierte Verstärkung wird durch eine Kombination aus der Größe des Spulenanschlusses und einer spezifischen Dämpfungscharakteristik erreicht. Die Spule verfügt über eine Reihe von Anschlüssen, die so positioniert sind, dass der effektive Strömungsquerschnitt mit der Spulengeschwindigkeit zunimmt -. Bei hohen Pumpengeschwindigkeiten ist der Druckabfall über den Anschlüssen höher, was dazu beiträgt, die Kolben schneller zu füllen. Die Dämpfungskammer ist so dimensioniert, dass sie bei niedrigen Frequenzen (entsprechend niedrigen Pumpengeschwindigkeiten) eine frequenzabhängige Reaktion - liefert. Die Spule bewegt sich mit einer bestimmten Verstärkung; Bei hohen Frequenzen ist die effektive Verstärkung der Spule höher. Dies wird durch das Zusammenspiel der Pilotdüse und der Dämpfungskammer erreicht -. Dieselbe Kombination, die für dynamische Stabilität sorgt, sorgt auch für die geschwindigkeitsabhängige Verstärkung-. Die Verstärkungskurve des 0741 ist so kalibriert, dass die Reaktion des Raildrucks über den gesamten Motordrehzahlbereich konsistent ist.

Der Geschwindigkeitsausgleich beruht auf dem präzisen Zusammenspiel der Steuerschieberöffnungen und der Dämpfungskammer. Wenn die Anschlüsse verschlissen sind oder die Dämpfungskammer verschmutzt ist, verändert sich die geschwindigkeitsabhängige Verstärkung. Das erste Symptom ist oft eine Druckverzögerung bei hohen Drehzahlen - der Raildruck steigt nicht so schnell an, wie er sollte, weil die Verstärkung nicht mit der Geschwindigkeit zunimmt. Das Original 0928400741 verfügt über gehärtete Spulenanschlüsse und eine Dämpfungskammer, die schmutzabweisend ist und sicherstellt, dass die geschwindigkeitskompensierte Verstärkung über die gesamte Lebensdauer des Ventils erhalten bleibt.

Die Installation des 0741 erfolgt ähnlich wie bei anderen CP4-Ventilen. - Reinigen Sie die Montagefläche, ersetzen Sie den O--Ring und den Stützring und ziehen Sie die Haltemutter mit 23 Nm ± 2 Nm an. Es gibt jedoch einen bestimmten Überprüfungsschritt:Führen Sie nach der Installation einen Geschwindigkeits-Sweep-Test durch. Erhöhen Sie bei laufendem Motor die Motordrehzahl schrittweise vom Leerlauf auf die Nenndrehzahl und beobachten Sie dabei die Reaktion des Raildrucks. Der Druck sollte stabil bleiben, ohne nennenswerte Verzögerung oder Überschwingen, wenn sich die Geschwindigkeit ändert. Wenn der Druck bei hoher Geschwindigkeit nachlässt, kann der Geschwindigkeitsausgleich beeinträchtigt sein. Der Test ist eine einfache Funktionsprüfung, die mit einem Diagnosetool durchgeführt werden kann.

Q1: Wie kann ich feststellen, ob die Geschwindigkeitskompensation meines Ventils beeinträchtigt ist, ohne es auszubauen?
→ Führen Sie einen Sweep vom Leerlauf auf 3.000 U/min durch und überwachen Sie den Raildruck und den Arbeitszyklus des Dosierventils. Wenn der Arbeitszyklus bei hohen Drehzahlen erheblich ansteigen muss, um den Druck aufrechtzuerhalten, ist die Verstärkung möglicherweise zu niedrig. - Ein gut funktionierender 0741 hält den Druck mit einem stabilen Arbeitszyklus aufrecht.

Q2: Kann ich die 0928400741 bei einem BMW verwenden, der ursprünglich die 0806 verwendet hat?
→ Ja, in den meisten CP4.2-Anwendungen. Der 0741 verfügt über die geschwindigkeitskompensierte Verstärkung, die besonders für die Transientenleistung wertvoll ist, und ist in vielen Anwendungen ein direkter Ersatz für den 0806. Überprüfen Sie immer die Kompatibilität mit der Motorkalibrierung.

Q3: Warum hat mein Motor bei hohen Drehzahlen eine Druckverzögerung, bei niedrigen Drehzahlen jedoch einen stabilen Druck?
→ Dies ist ein klassisches Symptom eines Ventils ohne geschwindigkeitskompensierte -verstärkte Verstärkung -. Die Verstärkung nimmt nicht mit der Geschwindigkeit zu, sodass sich die Kolben bei hohen Drehzahlen nicht vollständig füllen. Der 0741 soll dies verhindern.

Q4: Was ist die häufigste Ursache für den Verlust der Geschwindigkeitskompensation bei diesem Ventil?
→ Verschleiß an den Spulenanschlüssen - Der Strömungsquerschnitt ändert sich mit dem Verschleiß und verändert die geschwindigkeitsabhängige Charakteristik-. Der 0741 verfügt über gehärtete Anschlüsse, um diesem Verschleiß standzuhalten. Wenn der Kraftstoff jedoch abrasive Partikel enthält, kann der Verschleiß beschleunigt werden. Regelmäßige Kraftstofffilterwechsel sind die wirksamste Vorbeugung.

Q5: Ich habe das Ventil ausgetauscht, aber der Druck bleibt bei hohen Drehzahlen zurück - ist das Ventil defekt?
→ Überprüfen Sie die Niederdruckversorgung der Pumpe -. Wenn der Einlassdruck bei hoher Drehzahl abfällt, können sich die Kolben unabhängig von der Leistung des Ventils nicht vollständig füllen. Überprüfen Sie außerdem den Druckabfall des Kraftstofffilters - Ein verstopfter Filter kann bei hohen Durchflussraten einen Druckabfall verursachen.

Q6: Funktioniert der Geschwindigkeitsausgleich bei Biodieselmischungen?
→ Ja, der Geschwindigkeitsausgleich basiert auf den hydraulischen Eigenschaften des Ventils, nicht auf der Kraftstoffart. Allerdings weist Biodiesel eine andere Viskosität und Kompressibilität auf, was das Ansprechverhalten beeinflussen kann. Der 0741 ist für den Einsatz mit Standarddiesel und Biodieselmischungen bis B20 ausgelegt.
