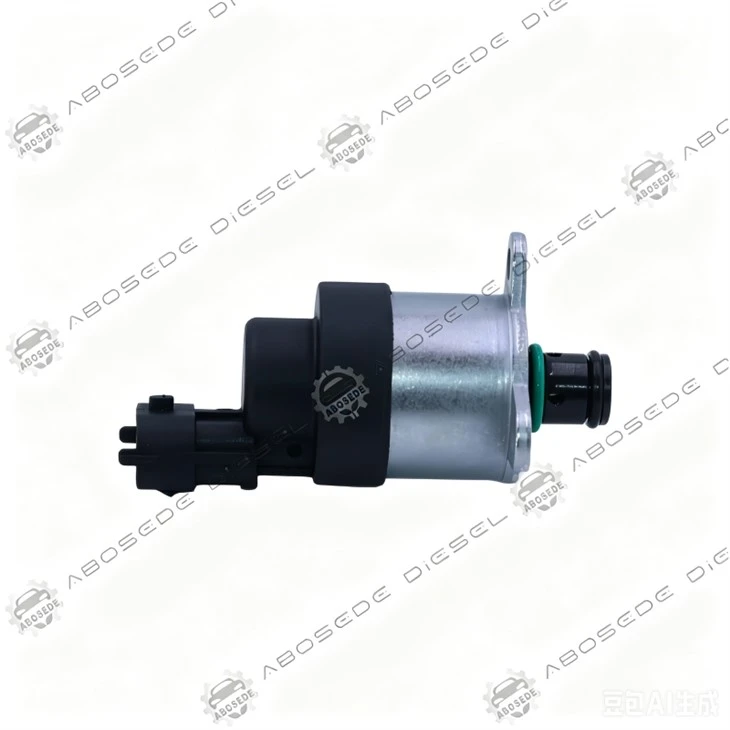

Bosch 0928400771 – Das Dosierventil mit selbst-regulierendem Magnetkreis für temperaturkompensierte Kraftabgabe

Bei einem herkömmlichen Dosierventil ist die Magnetkraft eine Funktion des Spulenstroms und der Magnetkreisgeometrie. Allerdings ändern sich sowohl der Spulenwiderstand als auch die magnetischen Eigenschaften des Kernmaterials mit der Temperatur - der Widerstand steigt, wodurch der Strom abnimmt, und die Permeabilität des Kerns nimmt ab, wodurch der magnetische Fluss abnimmt. Diese beiden Effekte verringern zusammen die Magnetkraft, wenn die Temperatur steigt, was dazu führt, dass sich der Anker bei gleichem Arbeitszyklus in eine andere Position bewegt. Der 0928400771 ist mit einem selbst-regulierenden Magnetkreis ausgestattet, der diese Temperatureffekte automatisch ausgleicht und eine konstante Magnetkraft über den gesamten Betriebstemperaturbereich aufrechterhält. Es handelt sich um ein Ventil, das bei 120 Grad die gleiche Kraft liefert wie bei 20 Grad, wodurch sichergestellt wird, dass die Ankerposition ausschließlich durch den Arbeitszyklus und nicht durch die Temperatur bestimmt wird.

Die von einem Magneten erzeugte Magnetkraft hängt von zwei Faktoren ab: dem Strom in der Spule, der die magnetomotorische Kraft bestimmt, und der Permeabilität des Magnetkreises, die bestimmt, wie viel dieser Kraft in Ankerbewegung umgewandelt wird. Mit steigender Temperatur erhöht sich der Spulenwiderstand, wodurch der Strom für eine bestimmte Spannung sinkt, und die Permeabilität des Kernmaterials nimmt ab, wodurch der magnetische Fluss abnimmt. Diese beiden Effekte addieren sich - die Kraft sinkt bei einem typischen Design um etwa 0,5 % pro Grad Celsius. Das Steuergerät kann die Widerstandsänderung durch Anpassung des PWM-Arbeitszyklus kompensieren, die Permeabilitätsänderung kann es jedoch nicht kompensieren, da es keinen Temperatursensor im Ventil hat. Der 0928400771 verwendet ein Kernmaterial mit einer Permeabilität, die mit der Temperatur leicht zunimmt - eine Eigenschaft, die den durch den Widerstand-induzierten Stromabfall kompensiert und eine konstante Kraft aufrechterhält.

Die Selbstregulierung wird durch eine Kombination aus einem spezifischen Kernmaterial und einer sorgfältig entworfenen Magnetkreisgeometrie erreicht. Das Kernmaterial ist eine kundenspezifische Legierung mit einem positiven Temperaturkoeffizienten der Permeabilität -, wobei die Permeabilität im Gegensatz zu Standard-Elektrostahl mit der Temperatur zunimmt. Dieser Anstieg kompensiert die Stromreduzierung, die durch die Widerstandserhöhung verursacht wird. Die Geometrie des Magnetkreises ist außerdem so ausgelegt, dass der Flusspfad verteilt ist - ein verteilter Flusspfad ist weniger empfindlich gegenüber temperaturbedingten -Änderungen der Permeabilität als ein konzentrierter Pfad. Das Ergebnis ist eine Magnetkraft, die über den gesamten Temperaturbereich innerhalb von ± 2 % stabil ist, verglichen mit ± 8–10 % bei einem Standarddesign.

Die Temperaturkompensation kann verloren gehen, wenn der Magnetkreis beschädigt ist -, beispielsweise wenn das Ventil fallen gelassen wird und der Kern gerissen ist oder wenn das Ventil Temperaturen über dem Auslegungsgrenzwert ausgesetzt wird. Ein gerissener Kern verändert die Permeabilität und der Temperaturausgleich ist nicht mehr wirksam. Das erste Symptom ist oft eine Abweichung des Arbeitszyklus mit der Temperatur - Das Steuergerät muss den Arbeitszyklus anpassen, während sich der Motor erwärmt, um den gleichen Raildruck aufrechtzuerhalten. Das Original 0928400771 besteht aus einem rissbeständigen Kernmaterial und ist für den Betrieb bei Temperaturen bis zu 150 Grad ohne Qualitätsverlust ausgelegt.

Die Installation des 0771 erfolgt ähnlich wie bei anderen CP4-Ventilen. - Reinigen Sie die Montagefläche, ersetzen Sie den O--Ring und den Stützring und ziehen Sie die Haltemutter mit 23 Nm ± 2 Nm an. Es gibt jedoch einen bestimmten Überprüfungsschritt:Führen Sie nach der Installation einen Temperaturreaktionstest durch. Starten Sie den Motor kalt und überwachen Sie den Arbeitszyklus des Dosierventils, während sich der Motor auf Betriebstemperatur erwärmt. Der Arbeitszyklus sollte stabil bleiben - Eine Änderung von mehr als 2 % zeigt an, dass die Temperaturkompensation nicht funktioniert. Der Test ist eine einfache Prüfung, die mit den meisten Diagnosetools durchgeführt werden kann.

Q1: Wie kann ich feststellen, ob die Temperaturkompensation meines Ventils ordnungsgemäß funktioniert, ohne es auszubauen?
→ Überwachen Sie den Arbeitszyklus des Dosierventils vom Kaltstart bis zur vollen Betriebstemperatur. Wenn sich die Einschaltdauer zwischen kalten und heißen Bedingungen um mehr als 2 % ändert, funktioniert die Temperaturkompensation möglicherweise nicht. Ein gut-funktionierender 0771 weist einen stabilen Arbeitszyklus auf.

Q2: Kann ich die 0928400771 bei einem BMW verwenden, der ursprünglich die 0830 verwendet hat?
→ Ja, in den meisten CP4.2-Anwendungen. Der 0771 verfügt über den selbst-regulierenden Magnetkreis, der besonders bei Hochtemperaturanwendungen wertvoll ist, und ist in vielen Anwendungen ein direkter Ersatz für den 0830. Überprüfen Sie immer die Kompatibilität mit der Motorkalibrierung.

Q3: Warum hat mein Motor im kalten Zustand einen gleichmäßigen Leerlauf, im heißen Zustand jedoch einen rauen Leerlauf?
→ Dies wird häufig durch einen Magnetkreis verursacht, der die Temperatur nicht ausgleicht - die Kraft nimmt mit steigender Temperatur ab und verändert die Ankerposition. Der 0771 soll dies verhindern, indem er über den gesamten Temperaturbereich eine konstante Kraft aufrechterhält.

Q4: Was ist die häufigste Ursache für Temperaturkompensationsverluste bei diesem Ventil?
→ Physische Beschädigung des Kernmaterials - Das Ventil darf während der Installation nicht fallen gelassen oder übermäßiger Kraft ausgesetzt werden. Das Kernmaterial des 0771 ist robust, kann jedoch durch Stöße brechen. Behandeln Sie das Ventil stets vorsichtig.

Q5: Ich habe das Ventil ausgetauscht, aber der Arbeitszyklus schwankt immer noch mit der Temperatur - ist das Ventil defekt?
→ Überprüfen Sie die Batteriespannung - Die Berechnung des Arbeitszyklus des Steuergeräts ist spannungsabhängig-und eine Spannungsänderung kann zu einer Abweichung des Arbeitszyklus führen. Überprüfen Sie außerdem den Raildrucksensor auf Drift. - Ein driftender Sensor kann dazu führen, dass das Steuergerät unabhängig von der Leistung des Ventils einen anderen Arbeitszyklus anweist.

Q6: Funktioniert die Temperaturkompensation bei Biodieselmischungen?
→ Ja. Die Temperaturkompensation basiert auf dem Magnetkreisdesign, das nicht von der Kraftstoffart beeinflusst wird. Allerdings hat Biodiesel eine andere Viskosität, was sich auf die hydraulischen Kräfte auf den Anker auswirken kann. Der 0771 ist so konzipiert, dass er die Temperatureffekte auf den Magnetkreis kompensiert, nicht die Auswirkungen der Kraftstoffviskosität.
