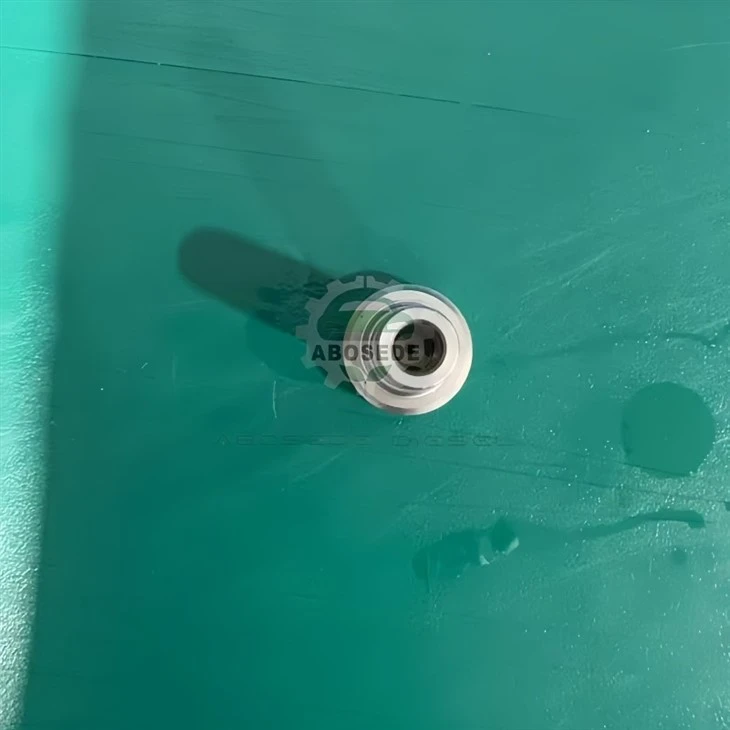

T048 Einspritzventilkappe – Klemmkrafterhaltung und Dichtungsstabilität für Hochdruck-Common-Rail-Systeme

Wenn ein Common-Rail-Einspritzventil zündet, drückt der Verbrennungsdruck im Zylinder nach oben gegen das Einspritzventilgehäuse, während der Hochdruckkraftstoff im Inneren des Einspritzventils nach außen gegen die Ventilkappe -den Gewindering drückt, der das Magnetventil befestigt und die internen Kraftstoffkanäle abdichtet. Eine Ventilkappe, die ihre Klemmkraft nur um 5 % verliert, kann die interne Leckage des Einspritzventils um 15 % erhöhen, wodurch sich die Kraftstoffanschlüsse verschieben und das Sprühbild verschlechtert. DerT048 Einspritzventilkappeist dafür konzipiertSpannkrafterhaltungUndDichtungsstabilitätunter zyklischen thermischen und Druckbelastungen, wodurch sichergestellt wird, dass das Innenspiel des Injektors über 800.000 Zyklen hinweg konstant bleibt. In diesem Artikel werden das mechanische Design des T048, seine Drehmomenthalteeigenschaften und die Installationsparameter untersucht, die einen leckagefreien Betrieb gewährleisten,-ohne dass injektorspezifische Spezifikationen wiederholt werden müssen.

Die Ventilkappe ist nicht nur eine Halterung,-sie ist es auchletzter Linkin der Hochdruck-Dichtungskette. Es komprimiert eine Kupfer- oder Teflon-Dichtungsscheibe zwischen dem Injektorkörper und dem Düsenhalter und sichert außerdem die Magnetbaugruppe gegen die hydraulischen Kräfte, die die Nadel nach oben drücken.

Wenn die Kappe an Drehmoment verliert:

Die Kupferdichtung entspannt sich und erhöht die interne Leckage um 2–5 ml/min.

Der Hubweg der Nadel verändert sich um ±2-3 µm und verändert so die injizierte Menge.

Der Magnetluftspalt verschiebt sich und verändert die Öffnungsverzögerung um bis zu 5 µs.

Die T048Zink-Nickel-BeschichtungBietet einen konstanten Reibungskoeffizienten (µ=0.12-0,14 unter Trockendrehmoment), was bedeutet, dass das aufgebrachte Drehmoment zuverlässig in Klemmkraft umgesetzt wird. Viele generische Kappen haben einen variablen Reibungskoeffizienten, der selbst mit einem kalibrierten Schraubenschlüssel zu einem Über- oder Unterdrehmoment führt.

📊 Klemmkraftvergleich (bei 75 N·m):
T048: Klemmkraft 28,5 kN ± 2 % (konstant)
Allgemeine Kappe: Klemmkraft 24,0–30,0 kN (bis zu 20 % Streuung)

Der Wärmeausdehnungskoeffizient des T048 (11,5 × 10⁻⁶ / Grad) ist eng an den Stahlwerkstoff des Injektorkörpers angepasst (typischerweise 11-12 × 10⁻⁶ / Grad). Durch diese Abstimmung wird sichergestellt, dass sich die Kappe beim Erwärmen des Motors von -10 °C auf 120 °C nahezu mit der gleichen Geschwindigkeit ausdehnt wie das Einspritzventilgehäuse, wodurch die Vorspannung der Dichtungsscheibe aufrechterhalten wird. Eine Kappe mit einem höheren Ausdehnungskoeffizienten (z. B. 13 × 10⁻⁶/Grad) würde sich stärker ausdehnen als der Körper, wodurch die Klemmkraft bei hohen Temperaturen verringert würde.

Für den T048 gilt:DrehmomentwinkelDie Methode ist zuverlässiger als das einfache Anziehen mit nur einem Drehmoment, da sie Reibungsschwankungen berücksichtigt. Gehen Sie wie folgt vor:

Saubere Fädengründlich (verwenden Sie einen Fadenschneider, kein Gewindebohrer{0}}Gewindebohrer entfernen Material).

Tragen Sie eine dünne, gleichmäßige Schicht aufmittelfestes Schraubensicherungsmittel(Loctite 243 oder gleichwertig) auf die Gewinde der Kappe auftragen.

Schrauben Sie die Kappe von Hand auf, bis sie die Dichtungsscheibe berührt.

Mit einem Drehmomentschlüssel festziehen20 N·m(Sitzdrehmoment).

Dann noch zusätzlich festziehen35 Grad ± 5 Grad(Verwenden Sie eine Winkellehre oder einen markierten Schraubenschlüssel).

Das endgültige Drehmoment liegt im Bereich von 70–75 N·m, aber die Winkelmethode gewährleistet unabhängig von der Schmierung eine konstante Klemmkraft.

Drehmomentangaben (Alternative):

Trockene Fäden: 70–75 N·m

Geölte Gewinde: 55–60 N·m (Drehmoment reduzieren, um Überdehnung zu vermeiden)

Eine sich lösende Ventilkappe löst selten sofort einen Fehlercode aus. Die ersten Anzeichen sind:

Allmähliche Erhöhung der Kraftstoffanpassungen(positive Korrekturen), da das Steuergerät die erhöhte interne Leckage ausgleicht.

Höhere Kraftstoffrücklauftemperatur(weil der austretende Kraftstoff stärker rezirkuliert).

Leichtes „schnaufendes“ Geräuschin der Nähe des Injektors (Verbrennungsgase treten an der Kupferdichtung vorbei-ein Zeichen dafür, dass die Kappe zu wenig Drehmoment hat).

Führen Sie zur Bestätigung einen ausLeckagetestim Leerlauf. Wenn die Leckage an einem Zylinder 22 ml/min überschreitet (über den normalen 14–18 ml/min des Injektors), überprüfen Sie die Ventilkappe und die Kupferscheibe. Oftmals stellt das erneute Anziehen der Kappe auf die korrekte Spezifikation den normalen Betrieb wieder her.

F1: Kann ich die T048-Ventilkappe nach dem Entfernen wiederverwenden?
Der T048 selbst kann wiederverwendet werden, sofern die Gewinde nicht beschädigt sind und die Beschichtung intakt ist. Allerdings ist dieKupferdichtscheibemuss jedes Mal ersetzt werden, wenn die Kappe entfernt wird-Es handelt sich um eine Einweg-Quetschscheibe. Die Wiederverwendung der Unterlegscheibe führt unabhängig vom Zustand der Kappe zu einer verringerten Klemmkraft und Undichtigkeiten.

F2: Welches Drehmoment sollte ich für den T048 verwenden, wenn ich Anti-Seize-Mittel auftrage?
Anti-Seize-Verbindungen reduzieren den Reibungskoeffizienten erheblich. -Das Drehmoment sollte um 15–20 % reduziert werden. Für den T048 mit Anti-Seize beträgt das empfohlene Drehmoment55‑60 N·mum die gleiche Klemmkraft wie 70-75 N·m trocken zu erreichen. Ein zu starkes Anziehen mit Anti-Seize kann zu einer Dehnung des Gewindes oder zu Rissen im Einspritzventilgehäuse führen.

F3: Wie kann ich feststellen, ob der T048 der richtige Deckel für meinen Injektor ist?
Überprüfen Sie den Gewindedurchmesser und die Steigung. -Das T048 ist M20 × 1,5. Überprüfen Sie außerdem die Innentiefe (den Abstand von der Schulter der Kappe bis zur Dichtfläche). Der T048 hat eine Tiefe von 14,0 mm ± 0,1 mm-Wenn Ihr Injektor eine andere Tiefe erfordert (z. B. 13,5 mm), drückt die Kappe die Unterlegscheibe nicht richtig zusammen. Konsultieren Sie das Wartungshandbuch des Injektors.

F4: Erfordert der T048 eine bestimmte Drehmomentsequenz für Mehrzylindermotoren?
Nein-Die Ventilkappe jedes Injektors ist unabhängig. Ziehen Sie jede Kappe einzeln mit dem angegebenen Drehmoment an. Es empfiehlt sich jedoch, das Drehmoment nach dem ersten Wärmezyklus erneut zu überprüfen (Motor auf Betriebstemperatur bringen, abkühlen lassen und dann erneut anziehen). Die Zink-Nickel-Beschichtung des T048 reduziert den Bedarf an Nachdrehmomenten, ist aber dennoch für kritische Anwendungen empfehlenswert.

F5: Der T048 verfügt über eine Zink-Nickel-Beschichtung. Beeinträchtigt das die elektrische Kontinuität des Injektors?
Die Ventilkappe ist nicht Teil des Stromkreises.-Der Magnet ist über das Einspritzventilgehäuse und den Zylinderkopf geerdet. Die Beschichtung dient lediglich dem Korrosionsschutz und hat keinen Einfluss auf die elektrische Leistung. Stellen Sie sicher, dass die Dichtfläche der Kappe sauber und frei von Plattierungssplittern ist, die sich in der Kupferscheibe festsetzen könnten.

F6: Wie hoch ist die erwartete Lebensdauer der T048-Kappe?
Der T048 ist für die Lebensdauer des Injektors ausgelegt-typischerweise 1,5–2 Millionen Einspritzzyklen (ca. 500.000 km für schwere Lkw). Allerdings können die Gewinde verschleißen, wenn die Kappe wiederholt entfernt und wieder angebracht wird (mehr als 5–6 Mal). In Flotten mit hoher Laufleistung empfehlen wir, die Kappe bei jeder größeren Injektorüberholung (z. B. 400.000 km) auszutauschen, um eine gleichbleibende Drehmomenterhaltung zu gewährleisten.
