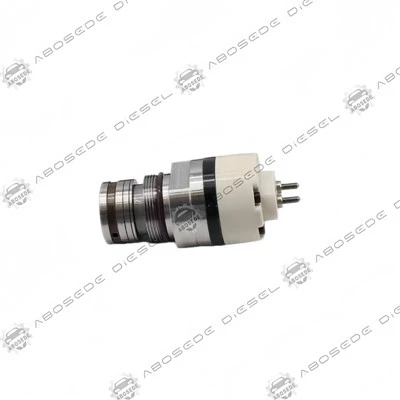

CAT C11 Magnetventilbaugruppe – Kompakter-Hoch-Aktuator für MEUI-Injektorpräzision|24 V PWM-gesteuert



Im Caterpillar C11 MEUI-System (Mechanically Actuated Electronically Controlled Unit Injector)-, einer vielseitigen Plattform, die mittelgroße Bagger-, Straßen-Einsatzfahrzeuge und Schiffshilfsmotoren antreibt-, fungiert die Magnetventilbaugruppe alshydraulischer Verstärkertreiber. Im Gegensatz zu größeren MEUI-Motoren, bei denen das Magnetventil den Hauptkolben direkt steuert, nutzt das kompakte Einspritzventildesign des C11 das Magnetventil zur Betätigung einesPilotventilDas wiederum steuert den Hauptbetätigungsölfluss. Diese zweistufige Verstärkung bedeutet, dass der Magnet in der Vorsteuerstufe eine präzise Kraftsteuerung liefern muss. -Eine Änderung der Magnetkraft von nur 2 N ändert die Öffnung des Vorsteuerventils um 0,02 mm, was einer Änderung der Haupteinspritzdauer um 4 % entspricht. Ein Magnetventil mit verminderter Zugkraft führt zu einer inkonsistenten Steuerventilsteuerung, was zu dem „Zögern“-Symptom führt, das häufig bei C11-Motoren mit hoher Betriebsdauer beim Gasgeben auftritt.

Bei unserem Produkt handelt es sich um eine kompakte Magnetbaugruppe mit hoher -Kraft, die speziell für die C11-Injektorplattform entwickelt und gemäß den Maß- und elektrischen Spezifikationen der Originalausrüstung hergestellt wurde. Die Baugruppe verfügt über akonzentrierter FlusswegDies maximiert die Kraftabgabe trotz der kleineren Baugröße des C11 und sorgt für eine gleichmäßige Vorsteuerventilsteuerung im gesamten Betriebsbereich des Motors von 0–2.200 U/min.



Für das Pilotstufenmagnetventil des C11 ist die kritische Metrik dieKraft-Liefercharakteristikbeim Arbeitshub des Pilotventils (0,30 mm):

Parameter	Neue Magnetspezifikation	Abbauschwelle
Betätigungskraft des Pilotventils	28 N ±2 % bei 0,30 mm Hub	< 24 N (pilot valve incomplete opening)
Spitzenmagnetkraft (blockierter Anker)	38 N mindestens	< 33 N (under-power condition)
Spulenwiderstand (primär bei 20 Grad)	0.95 Ω ±0.04Ω	>1,05 Ω (interne Oxidation)
Induktivität (1 kHz)	3,2 mH ±5 %	< 2.8 mH (short-circuit risk)
Dynamische Öffnungszeit (0–90 % Hub)	1,45 ms bei 24 V (PWM 70 % Einschaltdauer)	>1,75 ms (Zeitverzögerung)
Thermischer Anstieg (bei kontinuierlichem Haltestrom)	32 Grad über Umgebungstemperatur bei 25 Grad	>45 Grad (mögliche Wicklungsschäden)
Maximaler Arbeitszyklus (kontinuierlich)	85%	N/A (Wärmeschutz)

Grafische Abstraktion – Die Karte „Pilotventilmodulation“:
Stellen Sie sich einen dreistufigen Hydraulikverstärker vor: Der Magnet steuert das Vorsteuerventil, das den Hauptkolben steuert, der den Einspritzkolben steuert. Die vom Magnetventil am Pilotventil abgegebene Kraft bestimmt direkt, wie schnell das Pilotöl abfließt, was die Beschleunigung des Hauptkolbens bestimmt. Ein Magnetventil mit 28 N öffnet das Pilotventil innerhalb von 1,45 ms vollständig, während ein defektes Magnetventil mit 24 N 1,75 ms benötigt-eine Verzögerung von 0,3 ms, die den Haupteinspritzdruck bei 1.800 U/min um 3 MPa reduziert. Unser Magnet stellt die 28-N-Kraft wieder her und behält dabei das ursprüngliche Steuer--zu-Hauptsteuerzeitverhältnis bei.



Der kleinere Bauraum des C11 erfordert ein Magnetdesign, das die Kraftabgabe pro Volumeneinheit maximiert:

Konzentrierter Flusspol:Der Ferritkern ist mit a geformtschmalere Polfläche(8 mm Durchmesser gegenüber . 10 mm bei größeren Magnetspulen), wodurch die magnetischen Flusslinien konzentriert werden und die Flussdichte am Luftspalt bei gleichem Strom um etwa 15 % erhöht wird.

Gehäuse mit hoher-Durchlässigkeit:Das Magnetgehäuse besteht aus kohlenstoffarmem Stahl mit hoher magnetischer Permeabilität (relative Permeabilität > 800), der als Rückweg für den Magnetkreis dient und die Kraftabgabe im Vergleich zu einem Gehäuse aus Standardstahl effektiv verdoppelt.

Wärmeleitender Verguss:Der Wicklungshohlraum ist mit einem wärmeleitenden Epoxidharz (1,6 W/m·K) gefüllt, das Wärme an das Gehäuse überträgt und die Wicklungstemperatur auch bei längerem Hochleistungsbetrieb unter 110 Grad hält.

Vergoldete-Kontakte:Die Anschlüsse des 2--poligen Deutsch-Steckers sind über Nickel vergoldet (Golddicke 1 μm), was für Korrosionsbeständigkeit und einen niedrigen Kontaktwiderstand sorgt (< 1 mΩ) through 50+ connection cycles.

Visuelle Innovation – Schlüssel zur Steckverbinderorientierung:
Das Magnetgehäuse verfügt über ageformter Ausrichtungsschlüsselin der 12-Uhr-Position auf der Steckerfläche und achten Sie darauf, dass der Kabelbaumstecker nur in einer Ausrichtung installiert werden kann. Dadurch wird die Möglichkeit des Umkehrens von Pull--In- und Hold-Verbindungen-ein häufiger Fehler bei älteren C11-Installationen ausgeschlossen.



Der C11 ist der kleinste Motor in der MEUI-Reihe von Caterpillar (11,1 Liter Hubraum), der die zweistufige Pilotventilarchitektur verwendet. Das kompakte Design des Magnetventils ist eine direkte Folge der Platzbeschränkungen im schmaleren Zylinderkopf des C11. Trotz seiner geringeren Größe muss dieses Magnetventil mit der gleichen 24-V-Spannung und ähnlichen Stromstärken betrieben werden wie größere MEUI-Magnetventile-, was bedeutet, dass die Leistungsdichte (Kraftabgabe pro Volumeneinheit) beim C11 höher ist als bei jedem anderen MEUI-Motor. Diese hohe Leistungsdichte stellt höhere Anforderungen an die Wicklungsisolation und das Thermomanagement. Der wärmeleitende Verguss und das konzentrierte Flussmitteldesign unseres Magnetventils erfüllen diese Anforderungen und bieten eine konstante Leistung ohne die thermische Verschlechterung, die bei Aftermarket-Magnetventilen mit niedrigeren Spezifikationen auftritt.



Schritt 1 – Inspektion vor-der Installation:Überprüfen Sie den Vorsteuerventilschaft visuell auf Verschleiß oder Riefenbildung. Wenn der Schaft sichtbare Rillen aufweist, tauschen Sie den gesamten Injektor aus.-Ein verschlissener Schaft dichtet auch mit einem neuen Magnetventil nicht ab.

Schritt 2 – O--Ringprüfung:Ersetzen Sie den O-Dichtungsring zwischen dem Magnetventil und dem Injektorgehäuse (im Lieferumfang dieser Baugruppe enthalten). Mit sauberem Motoröl schmieren.

Schritt 3 – Positionierung des Magnetventils:Richten Sie den Magneten über dem Vorsteuerventilschaft aus. Stellen Sie sicher, dass der Ausrichtungsschlüssel des Steckers oben (12 Uhr) positioniert ist, um eine ordnungsgemäße Kabelbaumführung zu gewährleisten.

Schritt 4 – Montagedrehmoment:Ziehen Sie die beiden M5-Befestigungsschrauben über Kreuz an2.0 N·m(trockene Fäden). Verwenden Sie kein Gewindeschmiermittel.-Das Trockendrehmoment gewährleistet eine gleichmäßige Klemmlast.

Schritt 5 – Überprüfung der Resistenz:Messen Sie nach der Installation den Spulenwiderstand an den Anschlussstiften. Am Kabelbaumstecker sollte ein Wert von 0,95 Ω ±0,04 Ω angezeigt werden (einschließlich Kabelbaumwiderstand). Ein Messwert unter 0,90 Ω kann auf einen Kurzschluss hinweisen.

Schritt 6 – Kalibrierung:Führen Sie die Routine „Einspritzventil-Lernen“ mit Cat ET aus. Das C11-ECM speichert die Reaktionszeit des neuen Magnetventils für eine präzise Einspritzsteuerung.



F1: Mein C11 hat einen zeitweise auftretenden „Zylinderbeitrag“-Fehler, der sich zwischen den Zylindern verschiebt. Könnte das Magnetventil die Ursache sein?
Ja-Intermittierende Magnetausfälle (häufig verursacht durch intermittierende Wicklungskurzschlüsse oder Verschleiß am Stecker) können zu unregelmäßigem Betrieb des Pilotventils führen, was den Fehler verschiebt, wenn das ECM verschiedene Zylinder erneut testet. Wir empfehlen, zuerst den Magneten am betroffenen Zylinder auszutauschen. Wenn der Fehler erneut auftritt, überprüfen Sie den Treiberausgang des ECM mit einem Oszilloskop.

F2: Das OEM-Magnetventil hat eine andere Steckerfarbe (schwarz vs. unser Grau). Ist das wichtig?
Nein-Die Steckerfarbe ist nur eine Herstellerkennzeichnung. Die elektrischen Spezifikationen (Widerstand und Induktivität) sind identisch. Das graue Gehäuse ist unser Standardfinish.

F3: Kann dieser Magnet an einem C11 mit einem ADEM IV ECM (spätere Produktion) verwendet werden?
Ja-die elektrischen Parameter sind für ADEM III und ADEM IV gleich. Allerdings führt das ADEM IV ECM während des Lernvorgangs eine detailliertere Routine zur „Magnetcharakterisierung“ durch. Dies dauert etwa 2 Minuten pro Zylinder.-Unterbrechen Sie diesen Vorgang nicht.

F4: Wir sind in einer feuchten Küstenumgebung tätig. Werden die Anschlüsse korrodieren?
Die vergoldeten -Kontakte bieten eine hervorragende Korrosionsbeständigkeit. Wir empfehlen jedoch, vor der Installation dielektrisches Fett auf die Steckerstifte aufzutragen, um das Eindringen von Feuchtigkeit in den Steckerhohlraum zu verhindern.

F5: Im C11-Handbuch wird ein „Magnet-Einzugsstrom“ von 8 A angegeben. Unser Gerät zieht bei voller Spannung 7,5 A.-Ist das ein Problem?
7,5 A liegen im akzeptablen Bereich (8 A ±10 %). Wenn Sie weniger als 7,0 A sehen, überprüfen Sie den Kabelbaumwiderstand. -Das ECM treibt den Magneten möglicherweise über einen Stromkreis mit hohem Widerstand an.- Reinigen Sie alle Masseanschlüsse am Motorblock.

F6: Dieser Magnet ist deutlich kleiner als der C13-Magnet. Bedeutet das, dass es schwächer ist?
Kleiner bedeutet nicht schwächer. Das C11-Magnetventil verfügt über ein konzentriertes Flussdesign, das eine Vorsteuerventilkraft von 28 N liefert, was für das kleinere Vorsteuerventil des C11 ausreichend ist. Der C13-Magnet muss für sein größeres Pilotventil eine höhere Kraft (38 N) liefern. Die beiden sind nicht vergleichbar-sie sind für unterschiedliche Injektordesigns optimiert.
