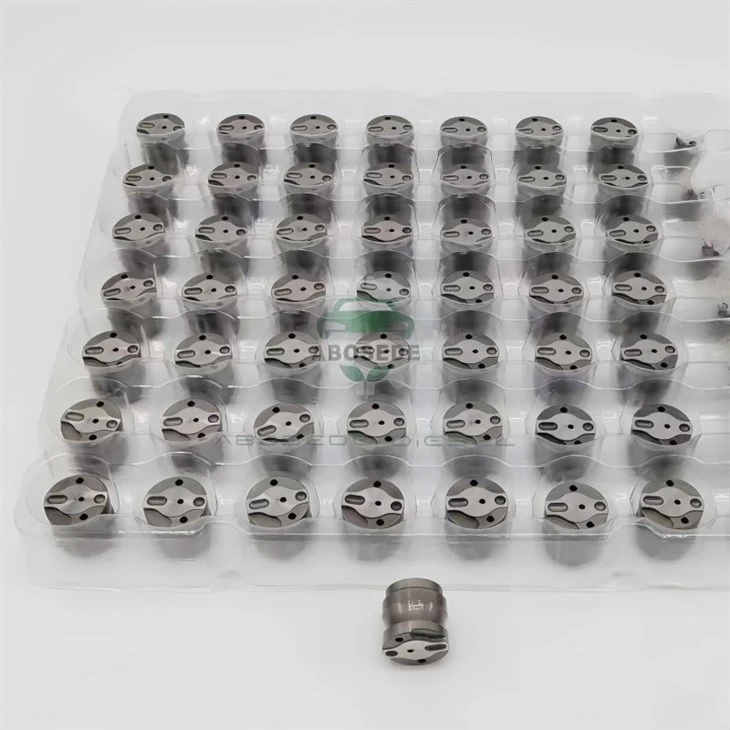

CAT C18 Zwischenplatte – Präzisionsabstandshalter mit integrierter Durchflussmessung für MEUI-Injektoren|9,2 mm Stapelhöhe



Im Caterpillar C18 MEUI-System (Mechanically Actuated Electronically Controlled Unit Injector)-, das 700+ PS-Muldenkipper, große Bagger und Hochgeschwindigkeits-Schiffsfahrzeuge antreibt-, erfüllt die Zwischenplatte eine doppelte Rolle, die oft missverstanden wird. Über ihre Flüssigkeitsleitungsfunktion hinaus fungiert diese Platte alsprimäre Dimensionsreferenzdas bestimmt, wie weit die Einspritzdüse in den Brennraum hineinragt. Durch die Dicke der Platte von 9,2 mm wird direkt der Abstand von der Zylinderkopffläche zur Einspritzdüsenspitze festgelegt-ein Maß, das für die Verbrennungseffizienz entscheidend ist. Eine Platte, deren Oberfläche erneuert wurde oder die nur 0,1 mm korrodiert ist, verändert diesen Überstand, wodurch sich das Kompressionsverhältnis und der Sprüheindringwinkel ändern. Eine Erhöhung des Überstands um 0,15 mm erhöht das Verdichtungsverhältnis um etwa 0,5:1, wodurch der Zylinderdruck steigt und das Risiko eines Ausfalls der Kopfdichtung besteht. Umgekehrt verringert eine Verringerung um 0,15 mm die Kompression, was zu Startschwierigkeiten und weißem Rauch führt. Das ADEM V ECM des C18 kann mechanische Vorsprungsfehler nicht kompensieren; Die physische Position des Injektors muss korrekt sein.

Unser Produkt ist eine präzisionsgeschliffene Zwischenplatte, die speziell für den C18 MEUI-Injektorstapel entwickelt wurde und aus hergestellt wirdhochfestes Sphärogussmit einemNickel-PhosphorbeschichtungDas sorgt für Korrosionsbeständigkeit und behält die Nenndicke der Platte von 9,2 mm über Tausende von Betriebsstunden hinweg bei. Die Platte ist auf die ursprünglichen Maßangaben für alle C18-Injektorvarianten (9NZ, 2MW, 3ZJ, 4PN, 5LJ, 6PW, 7SZ, 8KM) validiert.



Diese Zwischenplatte ist maßlich auf die folgenden C18-Injektor-Teilenummern abgestimmt:

Teilenummer des Einspritzventils	Plattenreferenz	Vorsprungseinstellung
253-0618	10R-2772	Standardüberstand (nominal 2,5 mm)
211-3028	10R-7228	Hohe-Höhe (geringer Vorsprung)
291-5911	10R-7230	Marine (konstante-geschwindigkeitsoptimiert)
276-8307	10R-7231	Bergbau (verstärkte Montage)
295-9085	10R-8988	Überholter Kern (erfordert Unterlegscheibe)
211-3026	10R-9787	ADEM V ECM (späte Produktion)
235-1403	10R-3265	Arktis-Paket (Kalt-optimiert)
253-0597	10R-3265	Hoher-Durchfluss (650+ HP)
253-0616	10R-3265	Vor-DPF Tier 2
365-8156	20R-8048	Marine mit Kraftstofftemperatursensor
374-0705	20R-8048	Schwerer Bergbau.-
10R-0724	10R-0724	Frühe 9NZ-Serie (Original)

Kritische Maßanmerkung:Die C18-Zwischenplatte hat eine Nenndicke von9,20 mm ±0,02 mm. Die Dickenschwankung der Platte wirkt sich direkt auf den Überstand des Injektors aus.-Eine Änderung der Plattendicke um 0,02 mm entspricht einer Änderung des Überstands um 0,02 mm. Die Überstandstoleranz für C18 beträgt ±0,15 mm, was bedeutet, dass die Platte innerhalb von 0,02 mm vom Nennwert liegen muss.



Für die Zwischenplatte sind die Maßhaltigkeit und die Durchflusskonsistenz die entscheidenden Kriterien:

Parameter	Spezifikation	Vorsprungseinwirkung
Plattendicke (nominal)	9,20 mm ±0,02 mm	±0,02 mm=±0,02 mm Vorsprungsänderung
Plattenebenheit (insgesamt)	< 0.02mm	>0,02 mm=ungleichmäßiger Vorsprung
Oberflächenbeschaffenheit (Dichtflächen)	Ra 0,8 μm	>Ra 1,6 μm=Dichtungsleckage
Durchmesser der Ölgalerie	10,0 mm ±0,02 mm	< 9.8mm = pressure drop > 0.3 MPa
Kraftstoffrücklauföffnung	3,8 mm ±0,02 mm	>4,0 mm=Kraftstoffdruckverlust
Cross-Passage-Integrität	0,0 ml/min Leck	Jedes Leck=Kontaminationsrisiko
Beschichtungsdicke	0,020 mm ± 0,005 mm	< 0.010mm = corrosion/galling risk

Grafische Abstraktion – Das „Protrusion Stack“-Modell:
Stellen Sie sich den Einspritzdüsenstapel als drei auf dem Zylinderkopf gestapelte Komponenten vor: den Einspritzdüsenkörper, die Zwischenplatte und die Niederhalteklammer. Die 9,2 mm dicke Platte sorgt für den richtigen Abstand vom Zylinderkopf zum Injektorsitz und bestimmt, wie weit die Düsenspitze in den Brennraum hineinragt. Dieser Vorsprung wirkt sich direkt auf die Eindringtiefe und den Winkel des Kraftstoffstrahls aus. Ein falscher Vorsprung verändert die Wechselwirkung des Sprays mit der Kolbenmulde, was dazu führt, dass Kraftstoff auf die Zylinderwände oder den Kolben trifft, was zu erhöhten Ruß- und Kohlenwasserstoffemissionen führt. Unsere Platte behält die Nenndicke von 9,2 mm bei und gewährleistet so den werkseitig angegebenen Überstand von etwa 2,5 mm (gemessen von der Zylinderkopffläche bis zur Düsenspitze).



Die Dimensionsstabilität der C18-Platte im Laufe der Zeit ist entscheidend für die Aufrechterhaltung des Injektorvorsprungs. Das Blech muss sowohl Korrosion als auch Verschleiß widerstehen, die seine Dicke verringern könnten:

Sphäroguss (ASTM A536 Klasse 80-55-06):Bietet die nötige Festigkeit, um einem Öldruck von 28 MPa und einer Klemmlast von 30 N·m ohne Verformung standzuhalten. Die hohe Nodularität der Sorte (mindestens 95 %) gewährleistet eine gleichbleibende Härte und Bearbeitbarkeit.

Chemisch Nickel-Phosphor (10 % P):Eine 0,020 mm dicke Beschichtung, die durch autokatalytische Abscheidung aufgetragen wird. Diese Beschichtung verändert die Abmessungen der Platte nicht (im Gegensatz zum Galvanisieren, bei dem die Dicke ungleichmäßig erhöht wird), da sie mit Mikrometergenauigkeit auf die bearbeitete Oberfläche aufgetragen wird. Die Beschichtung bietet Korrosionsbeständigkeit und Abriebschutzeigenschaften, ohne die kritische Stapelhöhe von 9,2 mm zu beeinträchtigen.

Laser-Gemessene Dicke:Die Dicke jeder Platte beträgtan sechs Punkten gemessenVerwendung eines Lasermikrometers während der Produktion. Platten, die außerhalb von 9,18–9,22 mm liegen, werden abgelehnt. Die gemessene Dicke wird zur Überprüfung durch den Techniker per Laser in die Plattenkante eingraviert (z. B. „9,20“).

Visuelle Innovation – Dickenmarkierung:
Jede Platte ist mit ihrer Gravur versehengemessene Dicke auf 0,01 mm(z. B. „9.21“) am äußeren Rand. Dadurch können Techniker vor der Installation die richtige Plattendicke überprüfen und die Platten an allen sechs Zylindern aufeinander abstimmen, um einen gleichmäßigen Überstand zu gewährleisten.



Schritt 1 – Dickenprüfung:Messen Sie die Dicke der Platte an drei Punkten am Umfang. Alle Maße sollten zwischen 9,18 und 9,22 mm liegen. Entsorgen Sie alle Teller, die diesen Bereich überschreiten.

Schritt 2 – Ebenheitsprüfung:Überprüfen Sie mit einem Präzisionslineal, ob beide Flächen innerhalb von 0,02 mm flach sind. Eine Platte, die diese Spezifikation überschreitet, führt zu ungleichmäßiger Klemmung und örtlicher Spannung.

Schritt 3 – Oberflächenreinigung:Entfernen Sie sämtliches altes Dichtungsmaterial und Korrosion von beiden Seiten mit einem nicht{0}}scheuernden Pad. Verwenden Sie keine Schleifmaschine oder Schleifpapier, da diese Beschichtung oder Material entfernen können.

Schritt 4 – Platteninstallation:Positionieren Sie die Platte über den Befestigungsbolzen des Einspritzventils und stellen Sie sicher, dass der Ölversorgungskanal mit der Ölschiene ausgerichtet ist. Die Zylindermarkierung sollte zur Vorderseite des Motors zeigen.

Schritt 5 – Klemmdrehmoment:Ziehen Sie die Halteklammern des Einspritzventils mit - fest30 N·min fortschreitender Reihenfolge: 5 → 10 → 20 → 30 N·m.

Schritt 6 – Überstandsmessung:Messen Sie mit einem Tiefenmikrometer den Einspritzdüsenüberstand von der Zylinderkopffläche bis zur Düsenspitze. Die Messung sollte 2,5 mm ± 0,15 mm betragen. Wenn außerhalb dieses Bereichs, überprüfen Sie die Plattendicke und überprüfen Sie das Drehmoment erneut.



F1: Unser C18 hat einen „Zylinderbeitrag“-Fehler, der sich zwischen den Zylindern bewegt. Die Einspritzdüsen sind neu. Könnte die Zwischenplatte das Problem sein?
Ja-Wenn die Zwischenplatte an einem Zylinder erneuert wurde oder korrodiert ist, ist ihre Dicke geringer als bei den anderen Zylindern, wodurch sich der Einspritzdüsenüberstand und damit das Kraftstoffsprühmuster ändert. Ein ungleichmäßiger Vorsprung über die Zylinder hinweg (Abweichung von mehr als ±0,10 mm) führt zu einer ungleichmäßigen Kraftstoffzufuhr und einem Fehler beim beweglichen Beitrag. Überprüfen Sie die Plattendicke an allen Zylindern und ersetzen Sie alle Platten, die um mehr als ±0,05 mm von 9,20 mm abweichen.

F2: Kann ich die Zwischenplatte wiederverwenden, wenn sie in gutem Zustand ist?
Wenn die Dicke der Platte zwischen 9,18 und 9,22 mm liegt und beide Seiten höchstens 0,02 mm flach sind, ist eine Wiederverwendung akzeptabel. Allerdings sollten die O-Ringnuten auf Verschleiß untersucht werden-Wenn die Nuten abgenutzt oder korrodiert sind, sollte die Platte ersetzt werden. Aufgrund der kritischen Natur der Dickenspezifikation empfehlen wir, die Platte bei jeder Injektorüberholung (typischerweise 8.000–10.000 Stunden) auszutauschen.

F3: Wie schneidet die stromlose Nickelbeschichtung im Vergleich zur OEM-Phosphatbeschichtung ab?
Die chemische Nickelbeschichtung ist deutlich haltbarer als Phosphat: Sie bietet eine äquivalente Härte von 50 HRC (gegenüber 30 HRC bei Phosphat), eine bessere Korrosionsbeständigkeit und einen niedrigeren Reibungskoeffizienten. Außerdem wird die Dicke der Platte präziser beibehalten, da sie autokatalytisch (gleichmäßige Dicke) und nicht durch Eintauchen (variable Dicke) aufgetragen wird.

F4: Was ist die korrekte Spezifikation für den Einspritzdüsenüberstand für den C18?
Im Servicehandbuch ist der Einspritzdüsenüberstand angegeben2,5 mm ± 0,15 mmgemessen von der Zylinderkopffläche bis zur Düsenspitze. Dies wird gemessen, wenn die Einspritzdüse vollständig sitzt und die Niederhalteklemme mit einem Drehmoment von 30 N·m angezogen ist.

F5: Unser C18 wird in einer Schiffshilfsanwendung mit konstanten 1.800 U/min eingesetzt. Hat die Zwischenplatte ein anderes Wechselintervall?
Bei Anwendungen mit konstanter-Geschwindigkeit unterliegt die Platte weniger thermischen Zyklen, sodass der primäre Verschleißmechanismus eher Korrosion als Ermüdung ist. Wir empfehlen, die Platte alle 5.000 Stunden zu überprüfen und auszutauschen, wenn an den Dichtflächen Korrosion sichtbar ist.

F6: Auf meinem alten Schild befindet sich die Markierung „10R-8988“, aber der Injektor ist jetzt ein 365-8156. Ist die Platte kompatibel?
Ja-Die Platte 10R-8988 und die Platte 20R-8048 (verwendet mit 365-8156) haben die gleiche Dicke von 9,20 mm und die gleiche Anordnung der Flüssigkeitskanäle. Die unterschiedlichen Teilenummern spiegeln unterschiedliche Beschichtungen oder Produktionschargen wider. Unsere Platte wird gemäß der Spezifikation 20R-8048 hergestellt, die mit allen in der Kompatibilitätstabelle aufgeführten C18-Injektoren kompatibel ist.
