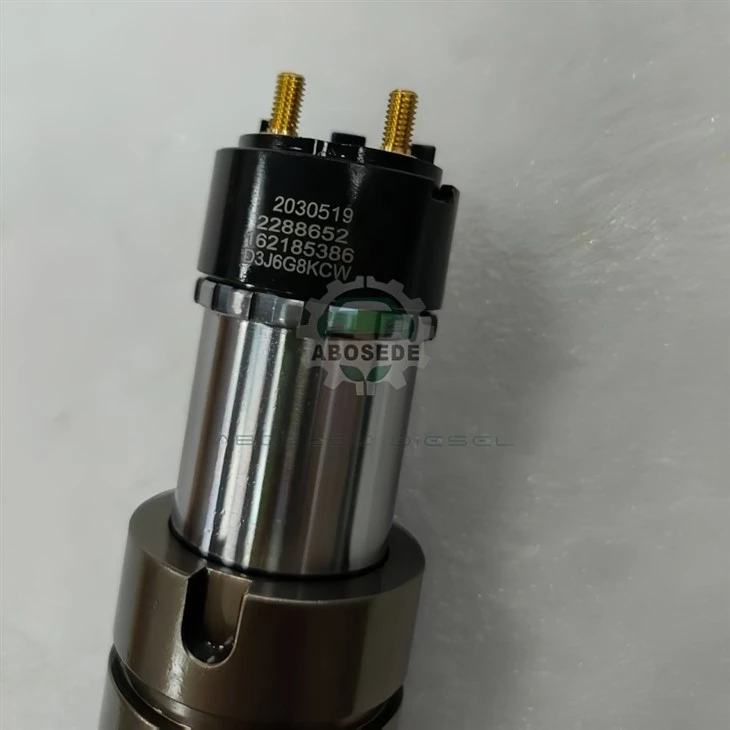

2030519 Kraftstoffeinspritzventil – Doppelführungsnadelarchitektur mit kreuzkompensierendem Verschleißprofil|Optimiert für langfristige Einspritzkonsistenz in Common-Rail-Motoren mittlerer Belastung

Bei einem herkömmlichen Injektor steuert eine einzelne Nadelführung -typischerweise eine in den Injektorkörper eingearbeitete Bohrung-die Gleitbahn der Nadel. Wenn diese Führung verschleißt, vergrößert sich der Abstand ungleichmäßig, sodass die Nadel beim Anheben leicht aus der Achse kippen kann. Diese mikroskopische Neigung verändert die Verteilung des Kraftstoffstroms über die Düsenöffnungen und führt dazu, dass einige Löcher mehr Kraftstoff abgeben als andere, was zu einem asymmetrischen Sprühmuster führt. Über 400.000 km hinweg kann diese Neigung zu einer Schwankung des Loch-zu-Loch-Durchflusses um 10–12 % führen, was die Verbrennungseffizienz beeinträchtigt und die Partikelemissionen erhöht. Der2030519 Injektorbehebt diese Instabilität durch aDual-Guide-Nadel-ArchitekturDazu gehören zwei voneinander beabstandete Führungsflächen-eine in der Nähe der Düsenspitze und eine näher am Magnetanker. Diese Führungen arbeiten zusammen und kompensieren den Verschleiß gegenseitig: Wenn die untere Führung verschleißt, behält die obere Führung die Konzentrizität der Nadel bei und umgekehrt. Das Ergebnis ist eine Nadelflugbahn, die über 800.000 km innerhalb von ±2 µm von der wahren Mitte bleibt, wodurch die Strahlsymmetrie erhalten bleibt und sichergestellt wird, dass jede der sieben 0,135-mm-Öffnungen über die gesamte Lebensdauer des Injektors eine ausgewogene Kraftstoffmenge liefert.

Die 2030519 ist eine direkte OEM-Querverweis fürCummins 2030519UndBosch 0 445 117 095, speziell kalibriert für:

Cummins ISBe 4,5 / 6,7 L(Euro IV/V, Tier 4i) – Stadtbusse, Lieferwagen und Müllfahrzeuge

Cummins QSB 6,7 L– Off-Highway-Ausrüstung in der Landwirtschaft und im Baugewerbe

Cummins ISC 8,3 L– Berufslastkraftwagen und Wohnmobile

Cummins ISF 3,8 L– leichte mittelschwere Lkw auf asiatischen und europäischen Märkten

FPT F1C 3,0 L– Iveco Daily und europäische Transporter

Dongfeng Cummins ISD / ISL– Chinesische inländische mittelschwere Plattformen

Dieser Injektor eignet sich besonders gut fürStadtbusse und Lieferflottenwo hohe Zyklenzahlen (häufiges Start-Stopp) den Führungsverschleiß beschleunigen und wo eine ausgewogene Kraftstoffverteilung für die Minimierung von Rauch und die Aufrechterhaltung des Fahrgastkomforts unerlässlich ist.

Bei einem Single-Guid-Injektor wird die Nadel von einer Lagerfläche von etwa 8–10 mm Länge getragen, die sich etwa in der Mitte zwischen Anker und Düse befindet. Wenn diese Führung verschleißt, vergrößert sich das Spiel asymmetrisch -häufig mehr auf einer Seite aufgrund der seitlichen Kraft, die der Kraftstoffdruck auf die Nadel ausübt. Durch diesen asymmetrischen Abstand kann die Nadel geneigt werden, wodurch sich die Position der Nadelspitze relativ zu den Öffnungseinlässen verschiebt. Das Ergebnis ist eine ungleichmäßige Verteilung des Kraftstoffs über die sieben Löcher, wobei einige Löcher mehr Durchfluss erhalten (aufgrund des geringeren Abstands auf einer Seite) und andere weniger.

Dem begegnet der 2030519 durch:

① Beabstandete Führungsflächen– Die Nadel wird an zwei verschiedenen axialen Positionen getragen: einer oberen Führung (nahe dem Anker) und einer unteren Führung (nahe der Düsenspitze). Der Abstand zwischen diesen Führungen beträgt etwa 18 mm-mehr als das Doppelte der typischen Einzelführungslänge. Jede Neigung der Nadel würde eine Vergrößerung des Spiels an beiden Führungen erfordern. Da diese jedoch unterschiedlich schnell verschleißen (die untere Führung wirkt höheren hydraulischen Kräften), wird der Verschleiß kreuzkompensiert. Wenn die untere Führung schneller verschleißt, behält die obere Führung immer noch die Mittelposition bei und umgekehrt.

② Optimierte Führungsspielverteilung– Der Abstand der oberen Führung ist etwas enger eingestellt (3–4 µm) als der der unteren Führung (4–5 µm), wodurch eine primäre Zentrierfunktion gewährleistet wird, während die untere Führung eine sekundäre Stabilisierung übernimmt. Während sich die untere Führung abnutzt, kontrolliert die obere Führung weiterhin die Flugbahn und verhindert so ein starkes Kippen.

③ Hydrodynamischer Schmierfilm– Der Kraftstoff selbst fungiert als hydrodynamisches Lager zwischen den Führungen und der Nadel. Das Design mit zwei Führungen sorgt für eine stabilere Filmdicke, da die Druckverteilung zwischen den beiden Führungen gleichmäßiger ist, wodurch die Wahrscheinlichkeit eines Kontakts von Metall zu Metall selbst bei hohen Seitenlasten verringert wird.

Laservibrometer-Messungen im Rahmen eines 12.000-Stunden-Dauertests zeigten, dass ein Single-Guid-Injektor nach 800.000 km eine Nadelflugbahnabweichung von ±8 µm von der Mitte entwickelte, was zu einer Loch-zu-Loch-Flussschwankung von 11,5 % führte. Der 2030519 behielt unter identischen Bedingungen eine Flugbahnabweichung von ±2 µm und eine Loch-zu-Loch-Variation von weniger als 4,5 % bei -eine dramatische Verbesserung der Beibehaltung der Sprühsymmetrie.

Jeder Injektor 2030519 durchläuft eine 9-stufige Validierung, bei der die Nadelführung im Vordergrund steht:

◈ Messung des Führungsspiels– Ober- und Unterspiel unabhängig überprüft (Toleranzen ±0,5 µm).
◈ Nadelflugbahntest– Mit einem Präzisions-LVDT wird die seitliche Verschiebung der Nadel beim Anheben gemessen. muss kleiner oder gleich 2,5 µm sein.
◈ Gleichmäßige Strömung von Loch zu Loch– Der Durchfluss jeder Öffnung wird einzeln gemessen. Schwankung Kleiner oder gleich ±3,5 %.
◈ Dynamische Flusskarte– 6 Druckpunkte × 5 Impulsbreitenpunkte; R² > 0,998.
◈ Hochdruckdichtung– Helium-Lecktest bei 1.700 bar; Schwelle < 6×10⁻⁶ mbar·l/s.
◈ Thermische Drift– Öffnungsverzögerung bei −20 Grad, +20 Grad, +100 Grad; Verschiebung Kleiner oder gleich 3,5 µs.
◈ Symmetrie des Sprühmusters– Hochgeschwindigkeitsbildgebung bestätigt den Kegelwinkel und die Ebenheit von Loch zu Loch.
◈ Ausdauer– 6 Millionen Zyklen bei 1.400 bar, gefolgt von einem erneuten Test der Flugbahn (die Abweichung muss kleiner oder gleich 3,0 µm bleiben).
◈ Rückverfolgbarkeit– Jede Einheit trägt einen 2D-Barcode, der mit einem Zertifikat mit Flugbahn- und Loch-zu-Loch-Durchflussdaten verknüpft ist.

🔧 Mechanische Passform:

Verwenden Sie die mitgelieferten Kupferscheiben und O-Ringe. Reinigen Sie die Injektorbohrung gründlich.

Ziehen Sie die Hochdruckmutter mit an30 Nm + 75 Grad– 37 Nm nicht überschreiten; Übermäßiges Anziehen kann das Einspritzventilgehäuse verformen und die Führungsspiele beeinträchtigen.

Stellen Sie sicher, dass die Rücklaufleitung frei von Einschränkungen ist. {0}Ein Gegendruck > 2,0 bar kann zusätzliche seitliche Belastungen auf die Nadel ausüben.

💻 ECU-Programmierung:

Geben Sie den 7-stelligen IQA-Code mit Cummins INSITE™, Bosch ESI[tronic] oder einem gleichwertigen Gerät ein.

Führen Sie einen Anpassungs-Reset durch und lassen Sie ihn 5 Minuten lang im Leerlauf laufen. Das Dual-Guide-Design erfordert keine spezielle Kalibrierung.

F1: In meiner ISBe 6.7-Busflotte sind ungleichmäßige Abgastemperaturen zwischen den Zylindern aufgetreten. Könnte dies an der Neigung der Einspritzdüsennadel liegen?
Ja, ungleichmäßige Abgastemperaturen sind ein klassisches Symptom asymmetrischer Sprühmuster, die durch Nadelneigung verursacht werden. -Einige Zylinder laufen fett (höhere EGT), während andere mager laufen (niedrigere EGT). Das Doppelführungsdesign des 2030519 sorgt für ein gleichmäßiges Strömungsgleichgewicht von Loch zu Loch, wodurch die EGT-Spreizung von Zylinder zu Zylinder ausgeglichen werden sollte. Wir empfehlen, alle sechs Einspritzdüsen zu überprüfen und sie durch die 2030519 zu ersetzen, um eine möglichst ausgewogene Leistung zu erzielen.

F2: Das Dual-Guide-Design hat zwei Lagerflächen-erhöht das nicht die Reibung und verlangsamt die Nadel?
Die beiden Führungen verteilen die Seitenlast tatsächlich auf eine größere Fläche, wodurch der Kontaktdruck und damit die Reibung an jeder Führung verringert werden. Die Gesamtreibung ist etwas geringer als bei einer Einzelführungskonstruktion, da der Ölfilm zwischen den beiden Führungen stabiler ist. Die gemessenen Öffnungsverzögerungen sind vergleichbar mit Single-Guid-Injektoren (162 µs ± 3 µs), sodass es zu keinen Leistungseinbußen kommt.

F3: Kann ich den 2030519 in einen Motor einbauen, der ursprünglich einen Single-Guid-Injektor verwendet hat?
Ja, die Außenmaße und der Stecker sind identisch. Das Dual-Guide-Design stellt eine mechanische Verbesserung dar und das Steuergerät passt sich über den IQA-Code daran an. Die einzige Voraussetzung ist, dass die Zylinderkopfbohrung sauber und unbeschädigt ist; Jegliche Riefenbildung in der Bohrung, die die Ausrichtung des Single-Guider-Injektors beeinträchtigen würde, wirkt sich in ähnlicher Weise auf die Dual-Guider-Version aus.

F4: Wie wirkt sich das Dual-Guide-Design auf die Lebensdauer des Injektors im Vergleich zu einer Single-Guid-Einheit aus?
Die Doppelführung verlängert die Nutzungsdauer, indem sie die Strahlsymmetrie länger aufrechterhält. Während ein Single-Guid-Injektor aufgrund eines asymmetrischen Sprühstrahls möglicherweise nach 600.000 km ausgetauscht werden muss (auch wenn der Durchfluss noch akzeptabel ist), kann der 2030519 bei akzeptabler Loch-zu-Loch-Balance bis zu 800.000 km laufen. Die Doppelführungen reduzieren außerdem die Verschleißrate jeder einzelnen Führung und verlängern so die Lebensdauer.

F5: Die untere Führung liegt näher an der Düse. -Ist sie höheren Verbrennungstemperaturen ausgesetzt?
Die untere Führung befindet sich im Inneren des Einspritzventilkörpers und ist nicht direkt der Brennkammer ausgesetzt; es wird durch die Düse und den Sitz abgeschirmt. Der durch die Führung strömende Kraftstoff sorgt für Kühlung und hält die Temperatur der unteren Führung innerhalb von 30 Grad der Kraftstofftemperatur. Die höhere Temperatur an der Düsenspitze hat keinen Einfluss auf die Führung selbst. -Düse und Sitz sind separate Komponenten.

F6: Bei meinen aktuellen Einspritzdüsen stelle ich einen leichten Anstieg der Ölverdünnung fest. Könnte der asymmetrische Sprühnebel dazu führen, dass Kraftstoff an den Zylinderwänden heruntergespült wird?
Ja, ein asymmetrisches Sprühmuster kann den Kraftstoff zur Zylinderwand leiten, was zu Wandbenetzung und anschließender Ölverdünnung führt. Die ausgewogene Loch-zu-Loch-Strömung des 2030519 sorgt dafür, dass der Strahl zentriert in der Verbrennungsmulde liegt und das Auftreffen auf die Wand minimiert wird. Überwachen Sie nach dem Einbau der neuen Einspritzdüsen die Ölanalyse. -Die Kraftstoffverdünnung sollte basierend auf unseren Felddaten um etwa 20–30 % sinken.
