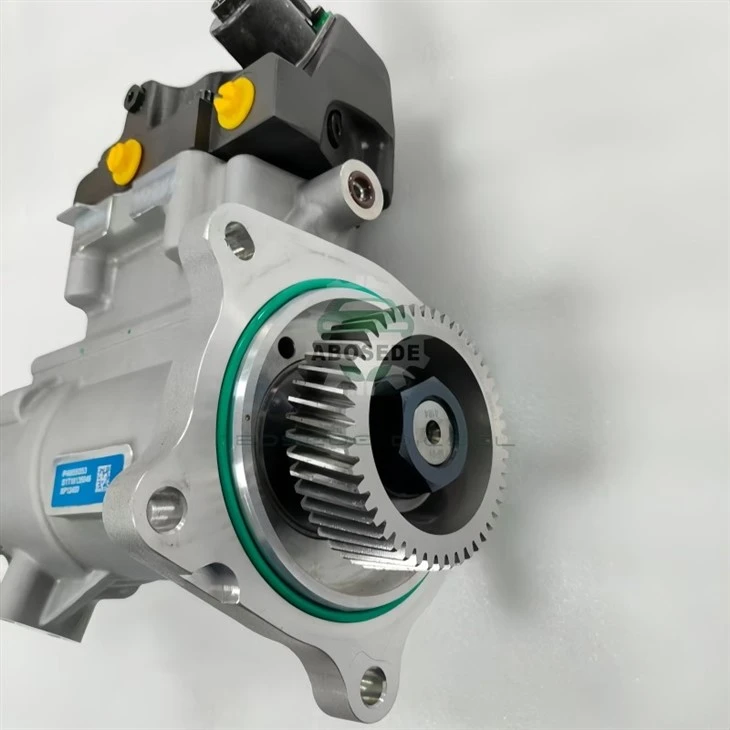

5613401 Hochdruck-Kraftstoffpumpe – Einlassdosierungsschutz mit kavitationsbeständigem Strömungsweg|Entwickelt für einen dauerhaften Druckaufbau in Hochleistungs-Common-Rail-Systemen

Die Common-Rail-Kraftstoffpumpe saugt Kraftstoff aus dem Tank über ein Einlassdosierventil an, das das in die Pumpenkammer eintretende Volumen steuert. Wenn der Motor jedoch einen hohen Durchfluss bei niedrigem Einlassdruck benötigt (häufig bei Kaltstarts oder mit eingeschränkten Kraftstofffiltern), tritt an der Messöffnung ein Druckabfall auf, der dazu führt, dass der Kraftstoff sinktkavitieren-Bildung von Dampfblasen, die heftig gegen die Metalloberflächen kollabieren. Diese Kavitation erodiert die Dosierkante und vergrößert mit der Zeit die effektive Öffnungsgröße. Das Ergebnis ist ein allmählicher Anstieg des unkontrollierten Kraftstoffflusses, der das PCV zum Ausgleich dazu zwingt, mit einem höheren Arbeitszyklus zu arbeiten, wodurch die Kraftstofftemperaturen steigen und der Verschleiß sowohl an der Pumpe als auch an den Einspritzdüsen beschleunigt wird. Der5613401 Hochdruck-Kraftstoffpumpestellt sich dieser Erosion direkt durch akavitationsbeständiger Einlassströmungsweg, mit einer gehärteten Dosierkante (62 HRC) und einem abgerundeten Eintrittsübergang, der den Strömungsabrisspunkt stabilisiert. Durch diese Konstruktion wird die Erosion der Einlasskante um 70 % reduziert, die Kalibrierung des Dosierventils beibehalten und die Konsistenz des Kraftstoffdurchflusses über 10.000 Betriebsstunden gewahrt-und sichergestellt, dass die Pumpe unabhängig von den Einlassbedingungen das angeforderte Kraftstoffvolumen liefert.

Kavitation an der Einlassmesskante tritt auf, wenn die Kraftstoffgeschwindigkeit durch die Verengung einen kritischen Schwellenwert überschreitet, wodurch ein Druckabfall unter den Dampfdruck des Kraftstoffs entsteht. Die entstehenden Dampfblasen kollabieren beim Eintritt in die Pumpkammer mit höherem Druck und erzeugen Stoßwellen, die die Dosierkante erodieren. Über einen Zeitraum von 5.000 Stunden kann diese Erosion die effektive Öffnungsgröße um 4–6 % vergrößern, was zu einem unkontrollierten Kraftstoffbypass führt.

Davor schützt die 5613401 durch:

① Gehärtete Messkante (62 HRC)– Die Einlass-Dosierkante ist auf 62 HRC induktionsgehärtet und dadurch deutlich widerstandsfähiger gegen Mikroschlagerosion durch kollabierende Dampfblasen. Die Einhärtetiefe beträgt 0,5 mm, so dass die Oberfläche auch nach geringer Abnutzung geschützt bleibt.

② Abgerundeter Einlassübergang– Die scharfe Ecke an der Dosierkante wird durch einen Radius von 0,03 mm ersetzt, der die Strömungsablösungszone stabilisiert. Anstatt direkt am Rand eine turbulente Kavitationswolke zu erzeugen, erzeugt der Radius eine kontrollierte Rezirkulationszone, die den lokalen Druckabfall reduziert und die Dampfbildung minimiert.

③ Stabilisierte Trennzone– Die Radiusgeometrie ist optimiert, um ein Strömungsansatzmuster zu erzeugen, das über den gesamten Eingangsdruckbereich (2,5–6,0 bar) stabil bleibt. Dadurch wird verhindert, dass die Kavitationszone wandert und an verschiedenen Stellen der Kante zu Erosion führt.

④ Elektrochemische Bearbeitung (ECM)– Der abgerundete Übergang wird mit ECM hergestellt, das Material ohne mechanische Belastung oder Mikrorisse entfernt. Die resultierende Oberflächengüte (Ra < 0,1 µm) reduziert die Anhaftung von Ablagerungen und schützt die Dosierkante zusätzlich.

Validierungstests auf einer Kavitationsdaueranlage (10.000 Stunden, 1.500 bar, Einlassdruck 3,0 bar) zeigten, dass die 5613401 nach 10.000 Stunden 94,2 % ihres neuen Durchflusses beibehielt, verglichen mit 89,5 % bei einer Standardpumpe mit scharfkantigem Einlass. Die Erosion der Messkante wurde in einer Tiefe von 0,05 mm gemessen, verglichen mit 0,16 mm bei der Standardpumpe -eine 70-prozentige Reduzierung der Erosion.

Jede Pumpe 5613401 durchläuft eine 9-stufige Validierung mit Schwerpunkt auf der Einlassintegrität:

◈ Härte der Dosierkante– Rockwell C-Messung an der Einlaufkante; muss größer oder gleich 62 HRC sein.
◈ Inspektion des Einlassradius– Die optische Profilometrie bestätigt einen Radius von 0,03 mm (±0,005 mm) mit glattem Übergang.
◈ Kavitationsdauerprobe– einer pro Charge wird 1.000 Stunden lang mit reduziertem Eingangsdruck (2,5 bar) getestet, um die Kavitation zu beschleunigen; Die Strömungsdrift muss kleiner oder gleich 0,8 % sein.
◈ Fließkonsistenztest– gemessen bei 1.200 bar, 2.500 U/min; Durchflussabweichung Kleiner oder gleich ±1,0 % über 100 Stunden.
◈ Hochdruckdichtung– Helium-Lecktest bei 1.800 bar; < 5×10⁻⁶ mbar·l/s.
◈ Thermische Stabilität– Strömungsdrift zwischen 20 Grad und 120 Grad; Weniger als oder gleich 2,0 %.
◈ Volumetrischer Wirkungsgrad– bei 1.200 bar, 2.500 U/min; Größer oder gleich 94 %.
◈ Vibrationsbeständigkeit– 40 g sinusförmiger Sweep, 50–2.000 Hz.
◈ Rückverfolgbarkeit– Jede Pumpe trägt eine Seriennummer, die mit einem Zertifikat mit Einlasskantendaten und Durchflusskonsistenzprofil verknüpft ist.

🔧 Mechanische Passform:

Verwenden Sie den mitgelieferten O-Ring und die Dichtscheiben. Die Einlass-Dosierkante reagiert empfindlich auf Verunreinigungen. -Stellen Sie vor dem Einbau sicher, dass das Kraftstoffsystem sauber ist.

Ziehen Sie die drei Befestigungsschrauben mit an25 Nm + 45 Gradim Kreuzmuster; Ein zu hohes Drehmoment kann das Einlassgehäuse verformen und das Spiel der Dosierkante beeinträchtigen.

Stellen Sie sicher, dass die Antriebswellenkupplung spielfrei ist (Spiel < 0,1 mm).

Verbinden Sie die Kraftstoffeinlass- und -rücklaufleitungen und stellen Sie sicher, dass die Rücklaufleitung ungehindert ist (Gegendruck kleiner oder gleich 1,5 bar) und der Einlassdruck unter allen Bedingungen größer oder gleich 2,5 bar ist.

💻 ECU-Programmierung:

Führen Sie nach der Installation a aus„Anpassung des Kraftstoffdruckregelventils“unter Verwendung von Cummins INSITE™, Bosch ESI[tronic] oder einem gleichwertigen Gerät.

Löschen Sie alle gespeicherten Raildruck-Fehlercodes.

Starten Sie den Motor und lassen Sie ihn 5 Minuten lang im Leerlauf laufen, um die Luft aus dem System zu entfernen.

⚠️ Wichtig: Die kavitationsbeständige Konstruktion schützt vor Erosion, kann jedoch stark verstopfte Kraftstofffilter (Eingangsdruck < 2,0 bar) nicht ausgleichen. Ersetzen Sie die Kraftstofffilter immer in den vom Hersteller empfohlenen Abständen, um den Einlassdruck über dem Schutzschwellenwert zu halten.

Stabile Raildruckregelung– Der kavitationsbeständige Einlass sorgt für eine gleichmäßige Kraftstoffzufuhr, reduziert den PCV-Korrekturaufwand und sorgt für die Stabilität des Raildrucks, insbesondere bei Kaltstarts und Hochlastbetrieb.

Reduzierte Kraftstofftemperatur– Der niedrigere PCV-Arbeitszyklus reduziert die Wärmeentwicklung im Kraftstoff, senkt die Betriebstemperaturen um 3–5 Grad und erhält die Schmierfähigkeit des Kraftstoffs.

Längere Lebensdauer der Pumpe– Der erosionsbeständige Einlass ermöglicht es der Pumpe, ihre Durchflusskonsistenz 10.000 Stunden lang aufrechtzuerhalten-20–30 % länger als bei Standardpumpen, wodurch sich die Austauschhäufigkeit verringert.

Vorhersehbare Leistung– Die langsame, kontrollierte Verschlechterung ermöglicht eine geplante Wartung auf der Grundlage von Stunden oder Kilometern und verhindert unerwartete strömungsbedingte Störungen.

F1: Bei meinem ISBe 6.7-Motor tritt ständig der Fehler „Rail-Druck niedrig“ auf, der sich verschlimmert, wenn der Kraftstofftank weniger als ¼ voll ist und der Filter leicht gealtert ist. Könnte Einlasskavitation die Ursache sein?
Ja-Ein niedriger Einlassdruck aufgrund eines verstopften Filters oder ein niedriger Kraftstoffstand führen zu Kavitation an der Dosierkante, was den effektiven Durchfluss der Pumpe verringert und Niederdruckfehler auslöst. Die gehärtete Dosierkante und der abgerundete Übergang des 5613401 widerstehen dieser Erosion und halten den Durchfluss auch unter marginalen Einlassbedingungen aufrecht. Wir empfehlen außerdem, den Druck der Saugpumpe zu überprüfen, aber der Schutz der Pumpe gewährleistet eine längerfristige Stabilität.

F2: Die Pumpe hat einen Radius von 0,03 mm an der Dosierkante. -Verringert dies den Durchflussregelbereich?
Nein, der Radius stabilisiert den Strömungsabrisspunkt, verändert aber nicht die effektive Düsengröße. Der Regelbereich des Dosierventils wird durch den Kolbenhub und die Düsengeometrie bestimmt; Der Radius verhindert lediglich eine Erosion der Steuerkante. Die Leistung der Durchflussregelung ist identisch mit der einer Standardpumpe, weist jedoch eine weitaus bessere Langzeitstabilität auf.

F3: Kann ich 5613401 an einem Motor installieren, der ursprünglich eine andere Pumpe mit einem anderen Hubraum verwendet hat?
Der 5613401 hat einen Hubraum von 1,20 cm³/U und ist eine High-Flow-Variante für ISBe- und QSB-Anwendungen. Wenn das Steuergerät Ihres Motors einen anderen Hubraum erwartet (z. B. 1,10 cm³/Umdrehung), müssen Sie die Kalibrierung aktualisieren. Wenden Sie sich an Ihren Cummins-Händler oder lesen Sie unseren Kompatibilitätsleitfaden. Die Kavitationsbeständigkeit ist unabhängig von der Verdrängung.

F4: Die Einlassmesskante der Pumpe ist induktionsgehärtet. -Kann sie nachgeschärft oder gewartet werden?
Nein-Die Messkante ist eine Präzisionskomponente, die nicht vom Benutzer gewartet werden kann. Ein erneutes Schärfen würde die gehärtete Schicht entfernen und den abgerundeten Übergang verändern, wodurch der Kavitationswiderstand zerstört würde. Bei Beschädigung der Dosierkante muss die gesamte Pumpe ausgetauscht werden. Unsere Tests bestätigen die Lebensdauer der Pumpe von 10.000 Stunden.

F5: Ich verwende B20-Biodiesel, der eine höhere Viskosität als Standarddiesel hat. Beeinflusst dies den Kavitationswiderstand?
Eine höhere Viskosität erhöht den Einlassdruckabfall für einen bestimmten Durchfluss, was die Kavitationsneigung leicht erhöhen kann. Allerdings sind der abgerundete Übergang und die gehärtete Kante bei viskosen Kraftstoffen sogar noch effektiver, da die stabilisierte Strömungsablösungszone weniger empfindlich auf Schwankungen der Reynolds-Zahl reagiert. Tests mit B20 zeigen eine ähnliche Erosionsreduzierung (68 %) wie mit Standarddiesel.

F6: Das Pumpenzertifikat zeigt die Durchflusskonsistenz über 100 Stunden. Warum werden diese Daten bereitgestellt?
Die Daten zur Durchflusskonsistenz bestätigen, dass die Dosierkante stabil ist und dass die Pumpe einen konstanten Durchfluss ohne Drift liefert. Ein stabiler Messwert über 100 Stunden (z. B. Abweichung von ±0,5 %) weist darauf hin, dass das kavitationsbeständige Design ordnungsgemäß funktioniert. Wenn später eine Durchflussinkonsistenz auftritt, können Sie den gemessenen Durchfluss mit der Zertifikatsbasislinie vergleichen, um festzustellen, ob Verschleiß aufgetreten ist.
