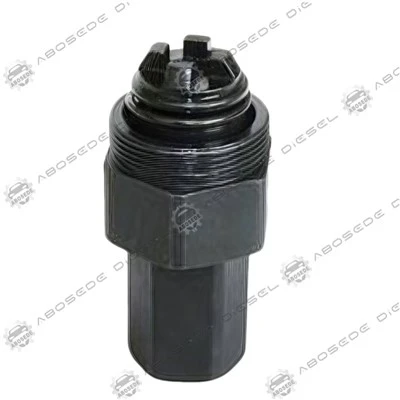

Cummins Q60 Actuator Service Master Set – Komplettüberholungssystem für elektronische Kraftstoffregelventile

Der Cummins Q60-Aktuator ist die entscheidende elektrohydraulische Schnittstelle zwischen der Motor-ECU und der Hochdruck-Kraftstoffpumpe. Es moduliert das Saugsteuerventil (SCV) oder die Dosiereinheit und passt den Kraftstofffluss in die Kolbenkammer der Pumpe an, um den Raildruck innerhalb von ±15 bar des Zielwerts zu halten. Im Laufe der Zeit kommt es an den internen Komponenten des Stellantriebs -dem Magnetkolben, dem Federpaket und dem Pilotventilsitz- zu Verschleiß, Lackablagerungen oder elektrischer Verschlechterung. Eine Kolbenhubabweichung von nur 0,08 mm verändert die Dosiercharakteristik um 4–5 %, was zu Schwankungen des Raildrucks, verringerter Leistung und erhöhter Rauchentwicklung führt. DasCummins Q60 Stellantrieb-Service-Master-Setbietet ein komplettes, modulares Werkzeugsystem für die Demontage, Inspektion, Reinigung und Wiedermontage des Q60-Antriebs, das sowohl die 8-poligen (frühen) als auch die 12-poligen (späten) Varianten abdeckt, die in den ISB-, ISDe- und ISL-Motorfamilien verwendet werden.

Der Master-Satz ist in vier Funktionsmodule unterteilt, von denen jedes eine bestimmte Phase der Antriebswartung abdeckt:

Modul 1: Demontage

Sockel des Magnetgehäuses- Eine dünnwandige, tief reichende 24-mm-Stecknuss (0,8-mm-Wand) zum Entfernen des Haltekragens des Stellantriebs, ohne das Aluminium-Pumpengehäuse zu beschädigen. Der Steckschlüssel verfügt über einen 6-Punkt-Antrieb und eine federbelastete Zentrierhülse, um ein Verkanten des Gewindes zu verhindern.

Kolbenextraktionsdorn- Ein Dorn mit M6×0,75-Gewinde, der in das Innenabziehgewinde des Kolbens eingreift, mit einem Drucklager, um axiale Spannung auszuüben, ohne den Kolben zu drehen (was zur Beschädigung der Bohrung führen könnte).

Federkompressionsklemme- AC-Rahmenwerkzeug, das die Rückstellfeder des Stellantriebs um 6,0 mm zusammendrückt und so das Entfernen des Sicherungsrings ohne plötzliches Lösen der Federspannung ermöglicht.

Modul 2: Inspektion und Messung

Kolbenhubmesser- Eine spezielle Messuhrbasis, die am Aktuatorgehäuse montiert wird und den Gesamtweg des Kolbens (0–3,0 mm, 0,01 mm Auflösung) mit einer federbelasteten Sonde mit flacher Spitze misst.

Spulenwiderstandstester- Ein kompaktes Ohmmeter mit Kelvin-Clips, das den Widerstand der Magnetspule misst (2,5–3,5 Ω für 8-polig, 4,0–5,0 Ω für 12-polig), um kurzgeschlossene Windungen oder offene Schaltkreise zu erkennen.

Sitzprofilvergleicher- Ein Satz von drei präzisionsgeschliffenen Gut/Schlecht-Messgeräten, die den Durchmesser und die Konzentrizität des Pilotventilsitzes prüfen, ohne dass ein Bildverarbeitungssystem erforderlich ist.

Modul 3: Reinigung und Aufbereitung

Ultraschall-Reinigungskorb- Ein Edelstahlkorb mit Netzboden und Halteklammern, der bis zu vier Aktuatoren in einem 2-Liter-Ultraschalltank aufnimmt und sicherstellt, dass das Lösungsmittel alle internen Durchgänge erreicht.

Pinselset zum Entfernen von Lack- Abgewinkelte Bürsten mit Nylonborsten (drei Größen: 2,0, 3,5 und 5,0 mm Außendurchmesser) zum manuellen Reinigen der Kolbenbohrung und des Ventilsitzes, ohne Präzisionsoberflächen zu zerkratzen.

Druckspüladapter- Ein Anschlussstück, das mit dem Kraftstoffeinlassanschluss des Stellantriebs und einer Lösungsmittelspritzpistole verbunden wird und Reinigungsflüssigkeit durch die internen Galerien spült, um restliche Ablagerungen zu entfernen.

Modul 4: Zusammenbau und Drehmomentüberprüfung

Werkzeug zum Einsetzen des Sitzes- Ein Einpressdorn mit Tiefenanschlag, der den neuen Pilotventilsitz auf die richtige Tiefe einbaut (12,50 mm ±0,02 mm von der Gehäusefläche).

Drehmoment-Winkel-Adapter- Ein voreingestellter Adapter (35 N·m + 60 Grad) zum Festziehen des Magnethalterings, der eine gleichmäßige Klemmkraft gewährleistet, ohne dass man sich nur auf einen Drehmomentschlüssel verlassen muss.

Federhöhenmessgerät- Ein Tiefenmikrometer mit einem speziellen Amboss, der die installierte Federhöhe (Ziel: 14,2–14,6 mm) misst, um die korrekte Vorspannung zu überprüfen.

Ausbau des Aktuators- Trennen Sie den elektrischen Stecker und die Kraftstoffleitungen. Entfernen Sie den Haltekragen mit der 24-mm-Stecknuss. Ziehen Sie die Antriebsbaugruppe aus dem Pumpengehäuse heraus.

Demontage- Platzieren Sie den Aktuator in der Tischmontageklemme (im Lieferumfang enthalten). Verwenden Sie den Kolbenausziehdorn, um den Magnetkolben herauszuziehen. Drücken Sie die Rückholfeder mit der C-Rahmenklemme zusammen und entfernen Sie den Sicherungsring.

Inspektion und Messung- Messen Sie den Kolbenhub mit dem Hubmesser. Vergleichen Sie mit der Servicegrenze (neu: 1,6 mm; Servicegrenze: 1,4 mm). Messen Sie den Spulenwiderstand; Liegt der Wert außerhalb der Toleranz, muss der Magnet ausgetauscht werden.

Reinigung- Legen Sie alle Komponenten (außer der Spule) in den Ultraschallkorb und beschallen Sie sie 10 Minuten lang in einem 50-Grad-Lösungsmittel auf Dieselbasis. Verwenden Sie den Spüladapter, um interne Kanäle mit sauberem Lösungsmittel auszublasen.

Inspizieren und überholen- Überprüfen Sie den Pilotventilsitz mit den Gut/Schlecht-Manometern; Wenn der Sitz abgenutzt ist (GO versagt), verwenden Sie das Sitzeinbauwerkzeug, um einen neuen Sitz zu montieren. Reinigen Sie die Kolbenbohrung mit den Nylonbürsten.

Zusammenbau- Bringen Sie die Rückholfeder an, drücken Sie sie mit der Klemme zusammen und montieren Sie den Sicherungsring. Setzen Sie den Kolben mit dem Dorn ein. Ziehen Sie die Haltemanschette mit dem Drehmoment-Winkel-Adapter fest (35 N·m + 60 Grad). Überprüfen Sie die Federhöhe mit dem Tiefenmikrometer.

Endkontrolle- Messen Sie den Kolbenhub erneut, um sicherzustellen, dass er innerhalb der Spezifikation liegt (1,4–1,6 mm für 8-polig, 1,8–2,0 mm für 12-polig). Liegt der Bereich innerhalb des Bereichs, ist der Aktuator für die Installation bereit.

Die Messwerkzeuge des Master-Sets sind darauf ausgelegt, Probleme zu erkennen, die durch eine visuelle Inspektion nicht erkannt werden können:

Hubmesser- Ein Hub, der 0,10 mm unter der Betriebsgrenze liegt, weist darauf hin, dass der Kolben abgenutzt ist (seine effektive Länge verringert) oder der Ventilsitz versunken ist. Dieser Zustand führt dazu, dass der Aktuator den Kraftstoff zu niedrig dosiert, was zu einem niedrigen Raildruck unter Last führt.

Spulenwiderstandstester- Ein Widerstand, der mehr als 10 % über dem oberen Grenzwert liegt, weist auf einen internen Kurzschluss (reduzierte Spulenwindungen) hin, der die Stromaufnahme erhöht und den Treibertransistor im Steuergerät überhitzen kann. Umgekehrt weist ein niedriger Widerstand auf einen offenen Stromkreis hin.-Der Injektor zündet überhaupt nicht.

Sitzvergleich- Ein GO/NO-GO-Manometer, das den GO-Test nicht besteht, zeigt, dass der Ventilsitz asymmetrisch abgenutzt ist, was dazu führt, dass der Kolben schief sitzt. Dies führt zu unregelmäßiger Dosierung und erhöhter Leckage bei niedrigen Raildrücken.

Alle Metallwerkzeuge (Stecknüsse, Dorne, Klemmen, Lehren) werden aus hergestelltS7 stoßfester Werkzeugstahl, wärmebehandelt auf 56–58 HRC, mit aschwarzes Nitrid-Finishum Abrieb und Korrosion zu verhindern. Der Ultraschallkorb besteht ausEdelstahl 316Lmit verschweißten, verstärkten Ecken, ausgelegt für Dauerbetrieb bei 80 Grad. Die Pinsel bestehen ausHochtemperatur-Nylon(250 Grad), mit Edelstahlgriffen. Der Aufbewahrungskoffer ist einverstärktes PolypropylenEinheit mit Druckausgleichsventil und Trockenmittelkammer; Der Fall umfasst aKurzreferenz-Service-PosterAuf der Innenseite des Deckels ist eine Laminierung angebracht, die die Demontagereihenfolge und die Werkzeugauswahl veranschaulicht.

F1: Wie oft sollte der Q60-Antrieb gewartet werden, und unterstützt das Master-Set diesen Zeitplan?
Cummins empfiehlt eine Aktorinspektion nach 150.000 km für Euro 4/5-Motoren und nach 200.000 km für Euro 6 – zeitgleich mit dem Überholungsintervall der Einspritzdüsen. Das Master-Set ist für eine 45-minütige Wartung pro Aktuator ausgelegt, sodass ein kompletter Satz von sechs Aktuatoren innerhalb eines einzigen Arbeitstages überholt werden kann.

F2: Kann ich dieses Set verwenden, um Aktuatoren anderer Pumpenmarken (z. B. Bosch CP3, Denso HP0) zu warten, die ein ähnliches Design verwenden?
Der Q60-Antrieb ist speziell für ISB/ISDe/ISL-Motoren von Cummins vorgesehen und nicht mit Bosch- oder Denso-Antrieben austauschbar. Die Maßtoleranzen und Drehmomentspezifikationen des Sets sind auf das Design des Q60 abgestimmt. Für andere Marken bieten wir separate Service-Sets an.

F3: Was sind die Anzeichen dafür, dass der Stellantrieb vor dem geplanten Intervall gewartet werden muss?
Zu den wichtigsten Indikatoren gehören: Raildruckschwankungen (sichtbar in den Diagnosedaten), ein Fehlercode „niedriger Raildruck“ ohne Pumpen- oder Einspritzventillecks und eine träge Reaktion auf Drosselklappenänderungen. Treten diese auf, empfehlen wir eine Hubmessung und Spulenwiderstandsprüfung mit den im Set enthaltenen Werkzeugen.

F4: Der Drehmoment-Winkel-Adapter gibt 35 N·m + 60 Grad an. -Warum wird der Winkel angegeben und warum nicht ein einfacher Drehmomentwert?
Das Gewinde des Sicherungsrings weist einen Reibungskoeffizienten auf, der je nach Schmierung und Verschleiß variiert. Die alleinige Verwendung eines festen Drehmoments kann zu einem zu geringen oder zu starken Anziehen führen. Die Drehmoment-Winkel-Methode stellt sicher, dass die Klemmlast konstant ist.-Die Manschette wird mit einem niedrigen Drehmoment (35 N·m) angezogen, um Reibung zu beseitigen, und dann um einen festen Winkel (60 Grad) gedreht, um die richtige Vorspannung zu erreichen.

F5: Kann das Sitzeinbauwerkzeug zum Einbau eines übergroßen Sitzes verwendet werden (wenn die Gehäusebohrung verschlissen ist)?
Nein. Das Sitzeinbauwerkzeug ist nur für Sitze in Standardgröße konzipiert. Wenn die Gehäusebohrung über die Verschleißgrenze hinaus abgenutzt ist, muss der Pumpenkopf ausgetauscht oder nachbearbeitet werden. Der Tiefenanschlag des Werkzeugs ist fest auf 12,50 mm eingestellt; Passen Sie es nicht an, um eine verschlissene Bohrung auszugleichen.

F6: Wie entsorge ich das Reinigungslösungsmittel und die entfernten Lackablagerungen?
Das Ultraschallreinigungslösungsmittel (auf Dieselbasis) sollte gefiltert und wiederverwendet werden; Nach mehreren Zyklen kann es einem Altölrecycler zugeführt werden. Die Lackablagerungen und alle entfernten Komponenten gelten als mit Kohlenwasserstoffen verunreinigter Abfall und sollten gemäß den örtlichen Vorschriften entsorgt werden. Im Set ist ein versiegelter Abfallbehälter zur Zwischenlagerung enthalten.
