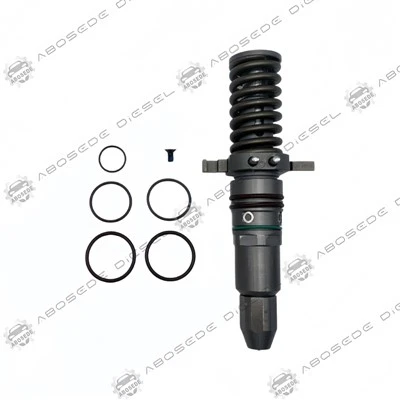

Caterpillar 3516A Einspritzdüsenbohrungsdichtung und Haltesatz – V16 mechanischer Kraftstoffsystemkonservierer

Beim 3516A gibt es kein elektronisches Steuergerät zum Ausgleich der Variabilität der Einspritzdüsen. Der Motor basiert vollständig auf mechanischer Präzision-insbesondere auf der Fähigkeit der Dichtungskomponenten jedes Injektors, unter extremen Druckwechseln eine konsistente hydraulische Grenze aufrechtzuerhalten. Bei diesem Kit handelt es sich nicht um eine zufällige Zusammenstellung von O--Ringen; Dabei handelt es sich um einen vor-vorberechneten Satz von Dimensionskompensatoren, der die ursprüngliche Form des Injektors wiederherstellen sollSitzunterschrift. Die 16 Zylinder des 3516A zünden in einer bestimmten Reihenfolge, und jede Abweichung in der Kraftstoffzufuhr von einem Zylinder zum nächsten erzeugt Torsionsschwingungen, die sich durch die Kurbelwelle ausbreiten. Der kumulative Effekt der Dichtungsverschlechterung über mehrere Zylinder hinweg kann die Lebensdauer des Motors um bis zu 15 % verkürzen, bevor eine einzelne Komponente katastrophal ausfällt-ein allmählicher, oft unsichtbarer Rückgang, den dieses Kit direkt angeht.

---

Dieses Kit ist für eine einzelne Einspritzdüsenposition zusammengestellt und enthält alle verschleißanfälligen Dichtungs- und Halteelemente, die gemäß den Zylinderkopfspezifikationen 3516A (Serienpräfixe 27Z, 34Z, 9CK) validiert sind. Die folgenden Originalteilenummern sind direkte Entsprechungen:

Dichtelemente:4P-9077 (oberer Halter), OR-2925 (Kraftstoffrücklaufdichtung, Doppelanwendung), 7C-4174 (untere Halterung), OR-2923 (Einlassdichtung), 7E-3381 (Manschettendichtung), OR-3051 (Hochdruckdichtung, Doppelanwendung), 7E-9983 (Stützring), 7E-3383 (sekundärer Kompressionsring), 7C-4175 (Halteklammer), OR-2924 (Leckdichtung), 4P-9075 (untere Sitzscheibe, Doppelanwendung), 7E-3382 (Hülsensicherungsmutter), 4W-3563 (Kupfer-Gleitringdichtung), OR-1759 (Klemmgelenk-O-Ring), 7E-3384 (Isolatordichtung), OR-3052 (sekundäre Hochdruckdichtung, Doppelanwendung), 4P-9076 (Sitzhalter), OR-1758 (Rücklaufleitungsadapterdichtung), 7E-6408 (Quetschabstandshalter), OR-1756 (Galeriestopfendichtung), OR-3883 (Galeriedichtung mit großem Durchmesser) und 7E-6048 (Halteklammer).

Spannen und Justieren:7C-9576 (Niederhalter), 7C-0345 (Klemmbolzen), 7C-9577 (Klemmbügel), 7C-9578 (Positionierungsschlüssel), 7C-2239 (gehärtete Unterlegscheibe), 7C-4173 (Abstandshalter), 7E-2269 (Führungsring), 9Y-1785 (Unterlegscheibenpaket, 0,1 mm). (in Schritten), 9Y-4544 (Sicherungslaschenscheibe), 7E-8836 (Keramik-Isolator).

Abdeckung:Ein Satz=eine Einspritzdüsenbohrung. Für einen vollständigen 3516A sind 16 Kits erforderlich. Zur Werkstattdokumentation ist jede Box einzeln serialisiert.

Der 3516A stammt aus der Zeit vor der weit verbreiteten Einführung der elektronischen Einspritzsteuerung. Die Kraftstoffzufuhr wird ausschließlich durch das Nockenwellenprofil und den Kolbenhub der Einspritzdüse bestimmt. Dies bedeutet, dass die physische Position des Injektors relativ zum Zylinderkopfdeck kein Vorschlag ist. -Es handelt sich um eine feste mechanische Beziehung, die den Einspritzzeitpunkt bestimmt. Die „A“-Generation spezifiziert einen Überstand von 0,55–0,75 mm, gemessen vom Kopfdeck bis zur oberen Oberfläche des Injektors. Die spätere „B“-Generation verwendet 0,40–0,60 mm. Dieser Unterschied von 0,15 mm reicht aus, um den Einspritzvorgang um etwa 1,2 Grad Kurbelwellendrehung zu verschieben-genug, um unruhigen Leerlauf und erhöhte Partikelemissionen zu verursachen. Unser Kit ist maßlich ausschließlich auf die „A“-Spezifikation abgestimmt, einschließlich der korrekten Hülsengeometrie 7E-3381/7E-3382.

Der 3516A arbeitet mit Kraftstofftemperaturen zwischen 40 Grad beim Kaltstart und 95 Grad bei Dauerlast. Die Dichtungsmaterialien in diesem Kit sind für dieses spezielle Wärmespektrum ausgewählt:

Kraftstoffbenetzte O--Ringe (OR-2923, OR-2924, OR-2925):HNBR mit 45 % Acrylnitrilanteil. Diese Formulierung bietet optimale Beständigkeit sowohl gegen thermische Alterung (Dauereinsatz bei 120 Grad) als auch gegen chemische Angriffe durch schwefelreduzierten Diesel. Die Quellung bei B20-Biodiesel ist auf 18 % begrenzt, verglichen mit 28 % bei Standard-FKM.

Dynamische Hochdruckdichtungen (OR-3051, OR-3052):FKM mit einer proprietären -reibungsarmen Oberflächenbehandlung. Der Reibungskoeffizient gegenüber dem Stahl-Injektorkörper beträgt 0,28 µ, wodurch die Einführkraft im Vergleich zu unbehandelten Dichtungen um etwa 35 % reduziert wird. -Ein entscheidender Vorteil angesichts des engen Spiels der 3516A-Bohrung.

Metalldichtungen (4W-3563):Vollständig geglühtes Kupfer mit einer kontrollierten Oberflächenrauheit von Ra 0,8 μm. Diese spezielle Oberfläche sorgt für ein gleichmäßiges Quetschverhalten; Die Dichtung verformt sich, um mikroskopisch kleine Bohrungsunregelmäßigkeiten bei 65 Nm auszufüllen, und erreicht so eine gasdichte Barriere, bevor das endgültige Drehmoment aufgebracht wird.

Während dedizierte Diagnosegeräte ideal sind, bieten die folgenden Feldprüfungen eine zuverlässige Validierung nach der Installation: Touch-Temperaturbalance:Nach Erreichen der Betriebstemperatur ein Infrarot-Thermometer an der Auslassöffnung jedes Zylinders an der Krümmerverbindung verwenden. Bei einer konstanten Last von 70 % sollte die Temperaturspreizung innerhalb von 45 Grad bleiben. Eine größere Streuung deutet auf einen inkonsistenten Vorsprung hin, der durch erneutes Ausrichten korrigierbar ist. Überwachung des Kurbelgehäusedrucks:Ein plötzlicher Anstieg des Kurbelgehäusedrucks (gemessen über das Ölmessstabrohr) weist darauf hin, dass Verbrennungsgas an der Kupferdichtung 4W-3563 vorbeiströmt und eine sofortige erneute Inspektion erfordert. Gleichmäßigkeit des Kraftstoffrückflusses:Sammeln Sie im Leerlauf den Rücklaufkraftstoff aus jeder Einspritzleitung in Messfläschchen. Die Gesamtflussabweichung sollte über die gesamte Bank hinweg ±2,5 ml/min nicht überschreiten.

F1: OR-2925 und OR-3051 werden zweimal aufgeführt. Sind tatsächlich jeweils zwei Stück im Karton?
→ Ja. OR-2925 dichtet sowohl den Kraftstoffrücklaufanschluss als auch einen internen Überlaufkanal innerhalb derselben Einspritzdüsenbohrung ab. ODER-3051-Dichtungen sowohl an der oberen als auch an der unteren Hochdruckschnittstelle. Das Kit enthält die korrekte Gesamtzahl (jeweils zwei), sofern angegeben.

F2: Kann ich den Quetschabstandshalter 7E-6408 wiederverwenden, wenn seine Maße unverändert sind?
→ Nein. Der 7E-6408 ist für die einmalige Verformung konzipiert. Unter dem angegebenen Drehmoment komprimiert es dauerhaft um 0,08–0,10 mm. Durch die Wiederverwendung wird die Berechnung der Unterlegscheibe 9Y-1785 ungültig, da sich die Stapelhöhe ändert. Dies ist die Hauptursache für wiederkehrende Injektorlecks bei 3516A-Umbauten.

F3: Woher weiß ich, ob mein Zylinderkopf die dickere oder dünnere Unterlegscheibe aus dem 9Y-1785-Paket benötigt?
→ Den Injektor ohne Unterlegscheiben einsetzen, mit einem leichten Drehmoment von 30 Nm anziehen und dann den Spalt zwischen der Klemmbrücke und dem Kopfdeck messen. Wenn der Spalt mehr als 1,0 mm beträgt, fügen Sie eine 0,5 mm dicke Unterlegscheibe hinzu. Wenn weniger als 0,5 mm, beginnen Sie mit 0,2 mm. Führen Sie eine Feinabstimmung in 0,1-mm-Schritten durch, bis das endgültige Drehmoment einen Vorsprungswert zwischen 0,55 und 0,75 mm ergibt. Eine Messanleitung ist auf der Anleitungskarte aufgedruckt.

F4: Sind die Dichtungen in diesem Kit mit Schiffskraftstoff mit hohem -Schwefelgehalt (MDO) kompatibel?
→ Ja. Die verwendeten HNBR- und FKM-Verbindungen sind für Kraftstoffe mit einem Schwefelgehalt von bis zu 1,0 % (10.000 ppm) validiert. Aufgrund der beschleunigten Säurezersetzung der Kupferdichtung 4W-3563 sollte das Austauschintervall jedoch bei kontinuierlichem Betrieb mit hohem -Schwefelgehalt auf 1.500 Stunden verkürzt werden.

F5: Im Kit sind die Dichtungen für die Kraftstoffrücklaufschiene nicht enthalten. Warum?
→ Rücklaufverteilerdichtungen werden im Teilesystem von Caterpillar unter der Kraftstoffverteilergruppe katalogisiert, nicht unter der Einspritzdüsengruppe. Dieses Kit konzentriert sich ausschließlich auf Komponenten, die den Injektor innerhalb der Zylinderkopfbohrung abdichten. Rücklaufschienendichtungen sind separat erhältlich und können auf Anfrage zur Bestellung hinzugefügt werden.

F6: Was ist der häufigste Fehler beim Einbau des Führungsrings 7E-2269?
→ Der Außendurchmesser des Führungsrings wird vor dem Einsetzen nicht geschmiert. Der 7E-2269 muss frei in die Hülsenbohrung gleiten; Ein trockener Sitz kann dazu führen, dass sich der Ring seitlich verzieht und die darüber liegende Dichtung 7E-3381 beschädigt. Wir legen ein kleines Schmiermittelpäckchen speziell für diese Komponente bei – verwenden Sie es, und der Führungsring sitzt beim ersten Versuch richtig.
