3412E-Injektor-Reparatursatz – Umfassende hydraulische Dichtungswiederherstellung für Caterpillar 3412E Unit Injector-Systeme

In der Welt der Schwerlastdiesel ist der Caterpillar 3412E-Motor eine Legende-ein 34,5-Liter-V12-Motor, der Bergbau-Muldenkipper, Seeschiffe und riesige Generatorsätze antreibt. Sein Pumpe-Düse-System stellt jedoch eine einzigartige Wartungsherausforderung dar: Das Einspritzventilgehäuse beherbergt sowohl die Kraftstoffdruckbeaufschlagung als auch die Einspritzfunktionen in einer einzigen Baugruppe mit mehreren dynamischen Dichtungen und Verstärkerkomponenten, die extremen Druckwechseln und thermischen Belastungen ausgesetzt sind. Der3412E Reparatursatzist ein komplettes, OEM-spezifisches Servicepaket, das alle gängigen Fehlerarten dieser komplexen Einspritzventile beheben soll-von Kraftstoff-Öl-Leckagen (Kurbelgehäuseverdünnung) bis hin zu unregelmäßigen Einspritzzeiten, die durch verschlissene Tellerventildichtungen verursacht werden. Im Gegensatz zu generischen Dichtungssätzen, die sich nur auf O-Ringe konzentrieren, enthält dieser Satz Folgendes:Verstärkerkolbendichtungen, Sitzventilbaugruppen, Sicherungsringe, UndKraftstoffeinlasssiebe, wodurch eine Grundursachenlösung für die Verschlechterung des Injektors bereitgestellt wird. Für Betreiber von Caterpillar 3412E-Motoren im Bergbau, in der Schifffahrt und in der Energieerzeugung verwandelt dieses Kit den teuren Austausch eines Einspritzventils in einen überschaubaren, kostengünstigen Umbau-, der die Kraftstoffeffizienz wiederherstellt und schwarzen Rauch reduziert, ohne das Einspritzventilgehäuse zu verschrotten.

---

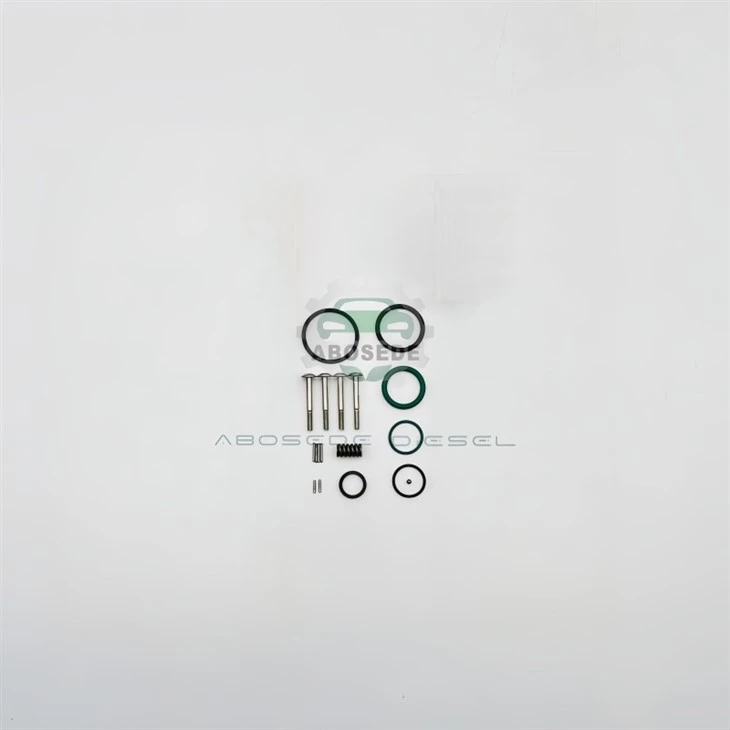

Komponente	Spezifikation / Menge
🔧 Primärer O-Ring-Satz	Viton® (FKM) – 12 Stück (verschiedene Durchmesser)
🔄 Stützringe (Teflon®)	Anti-Extrusion – 8 Stück
🧪 Verstärkerkolbendichtung	Polyurethan in hydraulischer Qualität – 1 Stück
🛡️ Tellerventilsitzdichtung	Hochtemperatur-Fluorkohlenstoff – 1 Stück
🔩 Kupferdichtscheiben	Für Hochdruckanschlüsse – 4 Stück
🧴 Gleitmittelbeutel	Kraftstoffverträgliches Montagefett
📋 Ausstattungsdatenkarte	Drehmomentangaben und Montagereihenfolge

Das Reparaturset 3412E wurde speziell für entwickeltCaterpillar 3412E Pumpe-Düse-Einheit(HEUI-Typ, hydraulisch betätigte, elektronisch gesteuerte Pumpe-Düse-Einheiten), die in den folgenden Anwendungen eingesetzt werden:

Bergbau-Lkw:Caterpillar 777D, 777E, 785 und 789 Muldenkipper

Schiffsantrieb:Caterpillar 3412E-Schiffsmotoren (Handels- und Sportboote)

Stromerzeugung:Caterpillar 3412E Stromaggregate (Prime und Standby)

Baumaschinen:Große Bagger, Radlader und Bulldozer mit 3412E-Leistung

Industriepumpen und Kompressoren:Stationäre Einheiten mit dem 3412E als Antriebsmaschine

1. Vollständiger Austausch der Druckverstärkerkolbendichtung – ein häufiger Fehler

Der Verstärkerkolben ist das Herzstück des HEUI-Injektors-er nutzt den Motoröldruck (bei 20–30 MPa), um den Kraftstoffdruck auf bis zu 200 MPa zu verstärken. Die Dichtung dieses Kolbens unterliegt bidirektionalem Druck und kontinuierlicher Gleitbewegung. Bei generischen Kits fehlt diese Dichtung häufig oder es wird ein Standard-O-Ring verwendet, der schnell versagt. Das 3412E-Kit enthält aDichtung aus hydraulischem PolyurethanSpeziell für die Öl-Kraftstoff-Schnittstelle des 3412E entwickelt, sorgt es für geringe Reibung und hohen Extrusionswiderstand. Durch den Austausch dieser Dichtung wird die Hauptursache für „Nassstapelung“ (Kraftstoff im Schmieröl) behoben und das Druckverstärkungsverhältnis des Einspritzventils auf die Werksspezifikation zurückgesetzt.

2. Tellerventilsitzdichtung – Wiederherstellung der Genauigkeit des Einspritzzeitpunkts

Das Tellerventil steuert den Betätigungsölfluss zum Verstärker. Seine Sitzdichtung ist hochfrequenten Stößen ausgesetzt und neigt zur Verhärtung oder Erosion, was dazu führt, dass das Ventil Öl verliert und sich der Einspritzzeitpunkt verzögert. Dies äußert sich in einem leichten „Klopfen“ an bestimmten Zylindern und einer erhöhten Abgastemperatur. Das 3412E-Kit enthält aSitzdichtung aus Fluorkohlenstoffmit einem präzisionsgeformten Konus, der der ursprünglichen Caterpillar-Geometrie entspricht. Durch den Austausch dieser Dichtung wird die Sitzgeschwindigkeit des Tellerventils wiederhergestellt, wodurch die Einspritzverzögerung und die Ausgleichszylinderbeiträge entfallen.

3. Anti-Extrusions-Stützringe für Hochdruckintegrität

Durch die im Inneren des 3412E-Injektors erzeugten Drücke werden Standard-O-Ringe in die Lücken zwischen zusammenpassenden Teilen gedrückt-ein Phänomen, das als Extrusion bezeichnet wird. Dies führt im Laufe der Zeit zu einem Scheuern der Dichtung und zu Undichtigkeiten. Im Lieferumfang des Bausatzes 3412E ist enthaltenStützringe aus Teflon®die die Extrusionsspalte füllen, die O-Ringe stützen und ihnen ermöglichen, ihre Dichtkraft aufrechtzuerhalten. Dies ist besonders wichtig für die oberen und unteren Dichtungen des Einspritzventilkörpers, wo Druckspitzen während der Einspritzung 200 MPa überschreiten können.

F1: Woher weiß ich, ob mein 3412E-Injektor einen Umbausatz oder einen komplett neuen Injektor benötigt?
Führen Sie einen Zylinder-Ausschalttest durch. Wenn ein Zylinder beim Abschalten nur eine minimale Leistungsänderung aufweist und der Injektor den Hochdruck-Öllecktest besteht (Ankurbeln bei geöffneten Injektorleitungen), handelt es sich häufig eher um einen Dichtungsschaden als um einen verschlissenen Kolben. Kraftstoff im Öl, unruhiger Leerlauf und hohe Abgastemperatur an einem Zylinder sind starke Anzeichen dafür, dass das 3412E-Kit die Leistung wiederherstellt.

F2: Enthält dieses Kit alle O-Ringe, die für eine komplette Injektorüberholung benötigt werden, oder benötige ich zusätzliche Teile?
Das Kit umfasst alle statischen und dynamischen Dichtungen im Einspritzventilgehäuse, einschließlich der Einspritzventil-Zylinderkopf-Dichtung, der Hochdruckverbindungsdichtungen und der internen Verstärkerdichtungen. Externe Dichtungen (Kraftstoffrücklaufleitung, elektrischer Anschluss) sind nicht im Lieferumfang enthalten, aber normalerweise wiederverwendbar.

F3: Kann dieses Kit für den 3412C oder frühere 3412-Motoren verwendet werden oder ist es ausschließlich für den 3412E?
Der 3412E verfügt über ein anderes Einspritzdüsendesign als frühere 3412-Modelle.-Die Geometrien des Tellerventils und des Verstärkerkolbens wurden überarbeitet. Dieses Kit wurde speziell für die Einspritzdüsen der E-Serie entwickelt und passt nicht für frühere Nicht-E-Modelle. Stellen Sie immer sicher, dass die Teilenummer Ihres Injektors mit der Anwendungsliste übereinstimmt.

F4: Wie hoch ist die erwartete Lebensdauer einer mit diesem Kit überholten Einspritzdüse?
Unter normalen Betriebsbedingungen und ordnungsgemäßer Kraftstofffiltration (10 µm oder besser) kann ein überholter Einspritzer 8.000 bis 10.000 Stunden -ungefähr 80 % der Lebensdauer eines neuen Einspritzers bei etwa 40 % der Kosten halten. Bei Schiffsanwendungen mit sauberem Kraftstoff haben wir gesehen, dass überholte Einheiten mehr als 12.000 Stunden durchhalten.

F5: Mein Motor läuft seit einiger Zeit mit einer undichten Einspritzdüse. Wird durch den Austausch der Dichtungen auch die Durchflusskalibrierung des Injektors wiederhergestellt?
Das Kit stellt die hydraulische Abdichtung wieder her, wodurch die Druckverstärkung und der Einspritzzeitpunkt wiederhergestellt werden. Wenn der Kolben jedoch durch Fremdkörper zerkratzt ist, kann der Durchfluss des Injektors weiterhin beeinträchtigt sein. Nach dem Umbau wird ein Durchflusstest auf dem Prüfstand empfohlen, um sicherzustellen, dass der Injektor die richtige Kraftstoffmenge liefert. Das Kit bekämpft die Verschlechterung der Dichtung, nicht den mechanischen Verschleiß des Kolbens.

F6: Besteht die Gefahr, dass die neuen Dichtungen nicht mit Biodiesel oder synthetischen Ölen kompatibel sind, die üblicherweise in Schiffsanwendungen verwendet werden?
Die Viton®-O-Ringe und die Polyurethan-Druckverstärkerdichtung sind beständig gegen B20-Biodiesel und Standard-Schiffsschmieröle. Für Motoren, die mit B100 oder aggressiven synthetischen Ölen betrieben werden, empfehlen wir eine kundenspezifische Dichtungsvariante (auf Sonderbestellung erhältlich). Das Standard-Kit ist für mineralische und biodieselarme Öle zugelassen.
